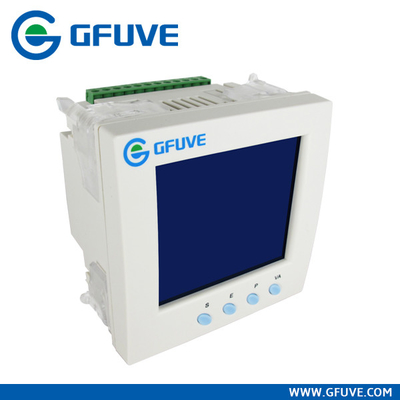

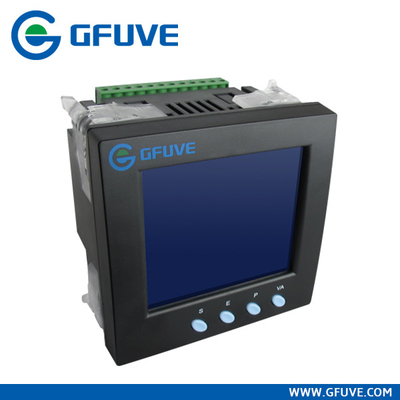

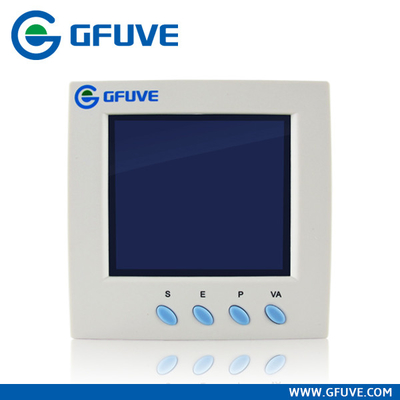

FU2200A πολλών χρήσεων μετρητής δύναμης με τον έμπορο ξυλείας στοιχείων &amp RJ45

FU2200A πολλών χρήσεων μετρητής δύναμης με τον έμπορο ξυλείας στοιχείων

Εισαγωγή

Η σειρά FU2200A είναι μια σειρά των οικονομικών ακόμα ιδιαίτερα λειτουργικών τριφασικών πολλών χρήσεων μετρητών δύναμης και ενέργειας που κατασκευάζονται από GFUVE. Αυτοί οι μετρητές παρέχουν την άριστη αξία για τον έλεγχο των συστημάτων διαχείρισης δύναμης και ενέργειας. Η σειρά 2200A μπορεί να χρησιμοποιηθεί ως στοιχεία συλλέγοντας τις συσκευές για τα ευφυή συστήματα διανομής δύναμης ή αυτοματοποίησης εγκαταστάσεων. Όλο το ελεγχόμενο στοιχείο είναι διαθέσιμο μέσω ενός τυποποιημένου ψηφιακού λιμένα επικοινωνίας RS485 που τρέχει το πρωτόκολλο Modbus RTU. Με ένα ευρύ φάσμα των προτύπων για να επιλέξει από, η σειρά 2200A προσφέρει την ασύγκριτες αξία και τη λειτουργία.

Χαρακτηριστικά γνωρίσματα

· Αληθινός-RMS που μετρά τις παραμέτρους.

· Κατηγορία ακρίβειας Ansi και IEC 0.5.

· Ποιοτική ανάλυση δύναμης.

· 4 ενέργεια τεταρτημόριων

· 4MB εν πλω μνήμη

· Αναγραφή στοιχείων

· Μεγάλη ταχύτητα RS485, λιμένας Ethernet (προαιρετικός)

· Μεμονωμένες αρμονικές μέτρου από το 2$ο σε 63ο (προαιρετικός)

· Σχέδιο ενότητας

· TOU, 4 δασμολόγια, 12 εποχές, 14 σχέδια

· Κύρια εξουσιοδότηση κατηγορίας.

· Με το διοικητικό λογισμικό

Εφαρμογές

· Δοσολογία των τροφοδοτών διανομής, των μετασχηματιστών, των γεννητριών, των τραπεζών πυκνωτών και των μηχανών.

· Συστήματα μέσης και χαμηλής τάσης.

· Εμπορικός, βιομηχανικός, χρησιμότητα.

· Ποιοτική ανάλυση δύναμης.

Παράμετροι μέτρησης

Τάση (pH-ν) Τάση (pH-pH) Τρέχων Συχνότητα PF Active Power (W) Αντιδραστική δύναμη (Q) Φαινόμενη δύναμη, 2~63thharmonics (προαιρετικό)

Αρμονικές

Συνολική περιεκτικότητα σε αρμονικές της φάση-τάσης

Συνολική περιεκτικότητα σε αρμονικές του ρεύματος

2rd~63th περιεκτικότητα σε αρμονικές της φάση-τάσης (παραγωγή RS485)

2rd~63th περιεκτικότητα σε αρμονικές του ρεύματος (παραγωγή RS485)

Μέγιστη αξία & ελάχιστη αξία

Μέγιστη αξία για την τάση/το ρεύμα

Μέγιστη αξία για την ενεργό δύναμη

Μέγιστη αξία για την αντιδραστική δύναμη

Μέγιστη αξία για τη φαινόμενη δύναμη

Ελάχιστη αξία για την τάση/το ρεύμα

Ελάχιστη αξία για την ενεργό δύναμη

Ελάχιστη αξία για την αντιδραστική δύναμη

Ελάχιστη αξία για τη φαινόμενη δύναμη

Υπολογισμός

Μπροστινή ενεργός ενέργεια δύναμης

Αντίστροφη ενεργός ενέργεια δύναμης

Μπροστινή ενεργός ενέργεια δύναμης

Αντίστροφη αντιδραστική ενέργεια δύναμης

Μέτρηση της σειράς

0~400V, 0~6A, 45~65Hz, -1~0~1

Μέτρηση της ακρίβειας

Τάση: 0.5%RD±0.05%FS

Ρεύμα: 0.5%RD±0.05%FS

Active Power: 0.5%RD±0.05%FS

Αντιδραστική δύναμη: 1.5%RD +0.05%FS

Φαινόμενη δύναμη: 0.5%RD +0.1%FS

Παράγοντας δύναμης: 0.5%RD

Συχνότητα: 0.05%RD

Ενεργός ενέργεια: 0.5%

Μέγιστη απαίτηση

Ia, Ib, ολοκληρωμένο κύκλωμα, ΣP_σύνολο, ΣQ_σύνολο, ΣS_σύνολο, 15 λεπτά

Επίδειξη

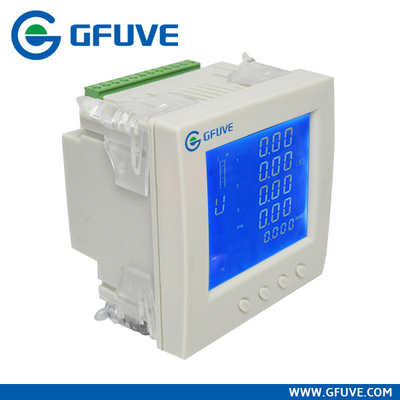

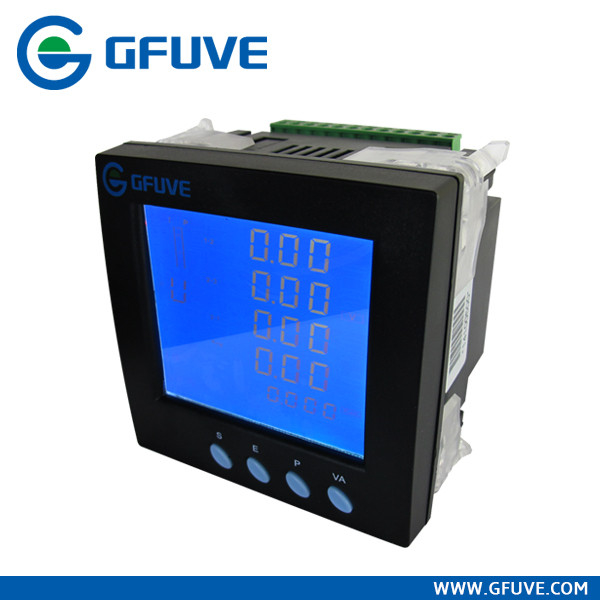

Ευρεία γωνία οθόνης, ανοικτό μπλε αναδρομικά φωτισμένη επίδειξη LCD, 5 αριθμοί επιδείξεων. 4 κλειδιά λειτουργίας.

Μνήμη

Τυποποιημένη 2M μνήμη, που επεκτείνεται 4M

Μπορεί να τεθεί αυθαίρετα τα στοιχεία καταστημάτων από 1minute στα διαστήματα 60minutes, τυποποιημένο εργοστάσιο 15minutes σε ένα σύστημα καταγραφής δεδομένων ομάδας.

Μπορεί όργανο καταγραφής που περισσότερο από 4 διοχετεύουν (τάση, ρεύμα, ισχύς, παράγοντας ισχύος και ούτω καθεξής) και τέσσερα (προς τα εμπρός η ενεργός ενέργεια δύναμης, αντίστροφη ενεργός ενέργεια δύναμης, μπροστινή ενεργός ενέργεια δύναμης, αντιστρέφει την αντιδραστική ενέργεια δύναμης), καταγράφοντας τους χρόνους 1 κάθε 15 λεπτά, τουλάχιστον 1 έτη στοιχείων, μέσω του λιμένα επικοινωνίας που διαβάζει μπορείτε να επιλέξετε τα στοιχεία στοιχείων τι πρέπει να αποθηκευτείτε μέσω του λογισμικού

Επικοινωνία

Rs-485 υποστήριξη λιμένων διεπαφών, (128) δικτύωση 32, πρωτόκολλο επικοινωνίας modBus-RTU.

Ενεργειακός σφυγμός

παρέχει την ενεργό & αντιδραστική παραγωγή ενεργειακού σφυγμού. Οι παράμετροι σφυγμού μπορούν να είναι επιλέγουν, κυμαίνονται: 0.1~10000kWh/kvarh. Ξηρά παραγωγή επαφών (1A*100V).

Συλλογή δεδομένων (επέκταση)

Κάθε fm-K2 ενότητα μπορεί να συλλεχθεί 2 τρόπους των επαφών και του υπολογισμού.

Έλεγχος (ενότητα επέκτασης)

Κάθε fm-K2 παρέχει 2 αποτελέσματα ηλεκτρονόμων, τα οποία μπορούν να ελεγχθούν από την επικοινωνία ή τις μετρημένες παραμέτρους.

Αναλογική παραγωγή (ενότητα επέκτασης)

Κάθε fm-A20 ενότητα παρέχει 2 τρόπους της ΣΥΝΕΧΟΥΣ 4~20mA παραγωγής, μπορεί να τεθεί τις λειτουργία-σχέσεις για τις παραμέτρους.

Τρόπος σύνδεσης

3P4W, 3P4W BAL, 3P3W, 3P3W BAL

Προγραμματίσημος

Μέτρηση του συστήματος: 3P4W/3P3W κ.λπ.

Αναλογία μετασχηματισμού: PT 1~10000 CT 1~10000.

Επικοινωνία

RS485, Baud: 1200~57600, πρότυπα 38400 Λιμένας Ethernet (προαιρετικός)

Διάσταση

Τοποθετώντας επιτροπή: 96 X 96mm

Μοντάρισμα

Μοντάρισμα επιτροπής

Trepanning: 92 X 92mm

Παροχή ηλεκτρικού ρεύματος (AC/DC)

AC85~400V/DC85~330V,

Κατανάλωση ισχύος: <4va>

Συνθήκες εργασίας

Θερμοκρασία: -25 ~ 55 °C

Υγρασία: 20% ~ 95%RH, χωρίς συμπύκνωση

Εξουσιοδότηση

Τρία έτη εξουσιοδότησης
