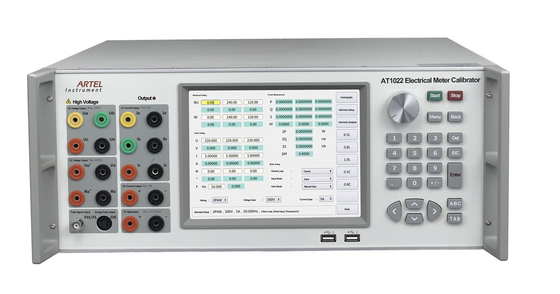

3 ηλεκτρικοί διακριβωτές μετρητών δοκιμής φάσης με τον ασύρματο τελικό έλεγχο

3 ηλεκτρικοί διακριβωτές μετρητών δοκιμής φάσης με τον ασύρματο τελικό έλεγχο

Χρήση:

AT1022 είναι κατάλληλο για τα τμήματα μέτρησης ερευνητικού οργάνου, που παράγει το σταθμό, την εταιρία πλέγματος δύναμης, το σιδηρόδρομο, τις μεγάλες βιομηχανικές και εξάγοντας επιχειρήσεις και τα εθνικά επίπεδα οργάνων μέτρησης καθόλου.

Κύρια λειτουργία

Βαθμολογήστε να δείξει το μετρητή, ψηφιακός μετρητής, ηλεκτρικός μετατροπέας, ενεργειακός μετρητής και ούτω καθεξής
Βαθμολογήστε τη δειγματοληψία RTU εναλλασσόμενου ρεύματος
2nd~63rd αρμονικές παραγωγής

Κύριο χαρακτηριστικό γνώρισμα

Το μορφωματικό σχέδιο, βαθμολογεί να δείξει το μετρητή, ηλεκτρικός μετατροπέας, RTU και ούτω καθεξής
η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει
Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT1022 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία, PC

έλεγχος ή πρακτικός ασύρματος τελικός έλεγχος
Επικοινωνήστε με τους δοκιμασμένους μετρητές μέσω RS485
Αυτόματα υπολογίστε το λάθος του μετρητή και του μετατροπέα, και τα σχετικά στοιχεία μπορούν να μεταφορτωθούν κατευθείαν

U-δίσκος
Self-protection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα
Αυτόματα ανιχνεύστε, εντοπίστε και συναγερμός για την αποτυχία.
Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού
Υποστηρίξτε τη βαθμολόγηση από το userself.

Τύπος:

AT1022C ηλεκτρικός διακριβωτής μετρητών. Κατηγορία 0.05

AT1022B ηλεκτρικός διακριβωτής μετρητών. Κατηγορία 0.1

Μεγάλη παραγωγή τάσης εναλλασσόμενου ρεύματος:

Σειρά: (Φάση Α) 30V, 100V, 300V, 660V, 1000V
(Φάση Β, Γ) 30V, 100V, 300V, 660V
Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω Συγχρονίστε το Α 1000V: (0~100) %RG
Βαθμός ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, και 10% RG για την επιλογή
Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)
Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)
Ανώτατο φορτίο παραγωγής: 30V και ανώτερα εργαλεία 20VA κάθε φάση
Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Μικρή παραγωγή τάσης εναλλασσόμενου ρεύματος:

Σειρά: Συγχρονίστε το Α: 75mV, 300mV, 750mV, 3V, 7.5V
Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά
Σειρά ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, και 10% RG για την επιλογή
Σταθερότητα: 0.02%/2min
Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)
Ανώτατο φορτίο παραγωγής: ≥25mA
Ακρίβεια μέτρησης: 0.1%RG

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος:

Σειρά: (Φάση Α) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A
(Φάση Β, Γ) 200mA, 500mA, 2A, 5A, 10A, 30A
Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω
Βαθμός ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, και 10% RG για την επιλογή
Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)
Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)
Ανώτατο φορτίο παραγωγής: 20VA (30A εργαλείο) 50mA και κάτω από το εργαλείο: ≥15V
Ακρίβεια μέτρησης: 200mA και επάνω από τα εργαλεία: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)
50mA και κάτω από τα εργαλεία: 0.1%RG (κατηγορία 0.1)

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)
Ενεργός/αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°
Βαθμός ρύθμισης παραγωγής: 10°, 1°, 0.1°, 0.01° για την επιλογή
Ψήφισμα: 0.01°
Ακρίβεια μέτρησης: 0.05°.

Παραγωγή παράγοντα δύναμης:

Σειρά ρύθμισης: -1 ~ 0 ~ +1
Μέτρηση του ψηφίσματος: 0.0001
Ακρίβεια μέτρησης: 0.0005

Παραγωγή συχνότητας

Ρύθμιση της σειράς: 40Hz ~70Hz
Βαθμός ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz για την επιλογή
Ψήφισμα: 0.001Hz
Ακρίβεια: 0.002 Hz.

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd
Αρμονικό εύρος: 0~40%
Αρμονική γωνία: 0°~359.99°
Αρμονικό καθορισμένο λάθος: 2$ο ~31st: ≤±0.1%, 32$ο ~63rd: ≤±0.2%

Παραγωγή ΣΥΝΕΧΟΥΣ τάσης

Σειρά: 100mV, 300 MV, 1V, 5V, 20V, 100V, 300V, 1000V
Σειρά ρύθμισης: (0~120) %RG 1000V: (0~100) %RG
Βαθμός ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, και 10% RG
Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)
Φορτίο παραγωγής: 20V και επάνω από τις σειρές ≥10mA 5V και κάτω από ranges≥50mA
Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)
Περιεκτικότητα σε κυματισμούς: όχι περισσότεροι από 1%.

ΣΥΝΕΧΗΣ τρέχουσα παραγωγή

Σειρά: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A
Σειρά ρύθμισης: (0~120) %RG
Βαθμός ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, και 10% RG
Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)
Φορτίο παραγωγής: 25A: 25VA 5~10A: 2V 1A και χαμηλότερο εργαλείο ≥30V
Ακρίβεια μέτρησης: 10mA και επάνω από τις σειρές: 0.05%RG, 0.1%RG 1mA, 3mA σειρές: 0.1%RG
Περιεκτικότητα σε κυματισμούς: όχι περισσότεροι από 1%.

Μέτρηση τάσης ΣΥΝΕΧΟΥΣ εισαγωγής

Σειρά: ±10V
Μέτρηση της σειράς: (0-150) %RG
Βασικό όριο λάθους: 0.02%RG
Κυματισμός που μετρά το λάθος: (5%RD + 0.1%), RD αναφέρεται μετρημένη στην κυματισμός αξία
Ψήφισμα: 0.001%RG.

Το συνεχές ρεύμα εισήγαγε την τρέχουσα μέτρηση

Σειρά: ±20mA
Μέτρηση της σειράς: (0-150) %RG
Βασικό όριο λάθους: ±0.02%RG
Κυματισμός που μετρά το λάθος: ± (5%RD + 0.1%), RD αναφέρεται μετρημένη στην κυματισμός αξία
Ψήφισμα: 0.001%RG.

Μέτρηση ενεργειακού λάθους:

Ενεργό όριο ενεργειακού βασικό λάθους:
0.05%RD (τάση 15V~660V, τρέχον 0.05A~36A, PF≥0.5)
0.1%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)
Αντιδραστικό όριο ενεργειακού βασικό λάθους:
0.1%RD (τάση 15V~660V, τρέχον 0.05A~36A, PF≥0.5)
0.2%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Άλλες παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 90-265VAC/DC Εναλλασσόμενο ρεύμα 220V ±15% ή 110V ±15%
Συχνότητα ισχύος: 50Hz~60Hz
Κατανάλωση ισχύος: 50VA~1000VA
Περιβαλλοντική συνθήκη: 20℃~30℃, υγρασία: RH≤85%
Περιβάλλον αποθήκευσης: -20℃~50℃
Μέγεθος: 600mm (L) × 440mm (W) × 176mm (Χ)
Βάρος: 28kg
