Πολλών χρήσεων ελεγκτής CCTV 3.5 ίντσας, οπτικός μετρητής δύναμης, ελεγκτής καμερών IP

Πολλών χρήσεων ελεγκτής CCTV 3.5 ίντσας, οπτικός μετρητής δύναμης, ελεγκτής καμερών IP

Περιγραφή:

Ο νέος ελεγκτής CCTV αναπτύσσεται για την επιτόπιες εγκατάσταση και τη συντήρηση της κάμερας IP, της αναλογικής συσκευής καμερών και δικτύων, με την τηλεοπτική επίδειξη, τον έλεγχο PTZ, τη δύναμη παραγωγής DC12v, την ακουστική δοκιμή, τη γεννήτρια φραγμών χρώματος, την έρευνα στοιχείων RS 485 και τη δοκιμή καλωδίων, οι οποίοι είναι οι ίδιοι στα προηγούμενα πρότυπα. Οι νέες αναπτυγμένες λειτουργίες περιλαμβάνουν τη δοκιμή παροχής ηλεκτρικού ρεύματος σημείου εισόδου, τη δοκιμή ΜΕΤΑΛΛΙΚΟΎ ΘΌΡΥΒΟΥ, την ανίχνευση διευθύνσεων IP, το τηλεοπτικό στιγμιότυπο, τον οπτικό μετρητή δύναμης, το τηλεοπτικό αρχείο, την ενίσχυση εικόνας, το τρεμούλιασμα λιμένων, το λαμπτήρα κ.λπ. των οδηγήσεων. Ο νέος ελεγκτής που σχεδιάζεται με την εύκολες λειτουργία και τη φορητότητα το καθιστά απλό για έναν τεχνικό ή τον εφαρμοστή CCTV να εγκαταστήσει και να διατηρήσει τα συστήματα CCTV, που βελτιώνουν την αποδοτικότητα εργασίας με τη μείωση του χρόνου στον τομέα.

Εφαρμογές:

— ανακαλύψτε το άλλο τέλος του καλωδίου στη συντήρηση ασφάλειας και την εφαρμοσμένη μηχανική δικτύων

— εγκατάσταση και συντήρηση συστημάτων CCTV

— κάμερα θόλων και όλες σε μια δοκιμή καμερών
— το CCTV που διαβιβάζει τη δοκιμή καναλιών
Ελεγκτής — PTZ

Χαρακτηριστικά γνωρίσματα:

— 3.5 ίντσα full-view tft-LCD, 480 (RGB) x320

— μικρή κατανάλωση, εργασία για 11 ώρες

Επιλογές — OSD, αγγλικά, κινέζικα και άλλες γλώσσες προαιρετικές

— φωτεινότητα οθόνης LCD/κορεσμός αντίθεσης/χρώματος διευθετήσιμος

— αυτόματα προσδιορίστε και προσαρμόστε τον τηλεοπτικό τρόπο του NTSC και του PAL
— ενισχυμένη colorbar γεννήτρια, με τη λήψη του τηλεοπτικού φραγμού χρώματος για να εξετάσει το τηλεοπτικό κανάλι εάν μετάδοση κανονικά

— κινητός μικροϋπολογιστής SD (4GB μικροϋπολογιστής SD συμπεριλαμβανόμενος)

— λαμπτήρας των οδηγήσεων, εύκολος να λειτουργήσει τη νύχτα

— καθορισμένα από το χρήστη συντομότερα κλειδιά (F1 και F2)

— 10x το ζουμ, εικόνα βίντεο μπορεί να ενισχυθεί για να δει τις λεπτομέρειες, εύχρηστες

— το στιγμιότυπο και σώζει την τρέχουσα εικόνα ως αρχείο JPG στην κάρτα SD

— οπτικός μετρητής δύναμης, που χρησιμοποιείται για το οπτικό σύστημα οργάνων ελέγχου CCTV ινών, το σύστημα CATV, την οπτικές επέκταση και τη δοκιμή δικτύων επικοινωνίας ινών

— δοκιμή ΜΕΤΑΛΛΙΚΟΥ ΘΌΡΥΒΟΥ, κάμερα δοκιμής IP ή λιμένας άλλων συσκευών δικτύων ethernet εάν εργασία κανονικά, και η διεύθυνση IP εάν είναι σωστός

— η ανίχνευση διευθύνσεων IP, ψάχνει γρήγορα τη διεύθυνση IP για τη συνδεδεμένη κάμερα IP και άλλες συσκευές δικτύων

— η μέτρηση τάσης σημείου εισόδου, εξετάζει την τάση του διακόπτη σημείου εισόδου στις κάμερες IP, την ασύρματη συσκευή AP και άλλες PD συσκευές

— το τρεμούλιασμα λιμένων συσκευών, εύκολο να βρεί το συνδεδεμένο λιμένα διακοπτών σημείου εισόδου με την αποστολή των ειδικών σημάτων, ο συνδεδεμένος λιμένας σημείου εισόδου θα τρέμει στην ειδική συχνότητα

— όργανο ελέγχου συνδέσεων ελέγξτε τη θέτοντας διεύθυνση IP εάν κατειλημμένος

Ανίχνευση διευθύνσεων — PTZ, αναζήτηση επάνω η ταυτότητα της κάμερας PTZ.

— η δοκιμή καλωδίων δικτύων και τηλεφωνικών καλωδίων, επιδεικνύει την ακολουθία σύνδεσης και του αριθ.

από το καλώδιο του τοπικού LAN

— πολυπρωτόκολλο. Υποστηρίζει περισσότερα από τριάντα πρωτόκολλα PTZ. Όπως το pelco-π, pelco-δ,

SAMSUNG

— υποστήριξη RS232/RS485/RS422, ποσοστό 600 ~ 115200bps διευθετήσιμο

— ιονική πολυμερής μπαταρία λίθιου. Η συσκευή χρησιμοποιεί τον προηγμένους έλεγχο δύναμης και το κύκλωμα προστασίας

— επιδείξτε τα στοιχεία και την εικόνα μέσα στην οθόνη συγχρόνως

— εύκολος για τη χρήση ότι το τραίνο είναι σχεδόν περιττό

Λειτουργία:

1. Τηλεοπτική δοκιμή σημάτων

• Ο νέος ελεγκτής CCTV, ενσωματωμένος υψηλός καθορισμός 3.5» LCD-TFT 480 (RGB) x320

η full-view οθόνη επίδειξης, εύκολη και επιδεικνύει άμεσα την ποιότητα εικόνας καμερών

• Υποστήριξη PAL/NTSC
• Φωτεινότητα οθόνης LCD/κορεσμός αντίθεσης/χρώματος διευθετήσιμος. Κατάλληλος για την κατασκευή τομέων και την εργασία συντήρησης

2. Τηλεοπτική δοκιμή επιπέδων σημάτων

Η τηλεοπτική μείωση δύναμης σημάτων δοκιμής, μακρύτερο τηλεοπτικό καλώδιο σημάτων θα αναγκάσει την εικόνα για να είναι αμυδρή, και να μειώσει τη δυναμική περιοχή εικόνας, το τηλεοπτικό σήμα είναι πάρα πολύ ισχυρό, θα προκαλέσει την εικονική σκιά, και θα μειώσει την οξύτητα της εικόνας.

Μπορεί επίσης πραγματικός-επίδειξη η τηλεοπτική αξία επιπέδων, εάν από τη σειρά, οι ειδοποιήσεις θα είναι επίδειξη στην οθόνη.

3. Ελεγκτής PTZ

Επιδείξτε τις εικόνες βίντεο εισαγωγής. Το τηγάνι/γέρνει τη μονάδα και το ζουμ P/T έξω στην εικόνα. Οργάνωση οι ελέγχοντας παράμετροι όπως το πρωτόκολλο, λιμένας επικοινωνίας, baud ποσοστό, ταυτότητα PTZ, τηγάνι/ταχύτητα κλίσης σύνολο και προετοιμασμένη κλήση θέση.

4. Ενισχυμένη γεννήτρια φραγμών χρώματος

Βίντεο που παράγει, η multi-system PAL/NTSC τηλεοπτική γεννήτρια φραγμών χρώματος (το οκτώ-σύστημα μετατρέψιμο, διαβιβάζει/λαμβάνει το οκτώ-σύστημα ζωηρόχρωμο φαντάζεται). Με τη λήψη του τηλεοπτικού φραγμού χρώματος για να εξετάσει το τηλεοπτικό κανάλι εάν μετάδοση κανονικά. Και δικαστής εάν το χρώμα είναι διαφορετικό, λόγω της απώλειας μετάδοσης ή της παρέμβασης, αυτό κατάλληλο για την τηλεοπτική μετάδοση των δοκιμών τομέων, όπως η οπτικός τηλεοπτικός συσκευή αποστολής σημάτων και ο δέκτης, το τηλεοπτικό καλώδιο κ.λπ.

Ο νέος φραγμός χρώματος λειτουργίας μπορεί να εξετάσει την εικόνα εάν μετατόπιση.

Ο φραγμός χρώματος (κόκκινος, πράσινος, μπλε, άσπρος, μαύρος) εξετάζει το όργανο ελέγχου εάν έχει το άσπρο ή μαύρο σημείο κ.λπ.

5. Δύναμη παραγωγής DC12V 1A

Δύναμη η κάμερα με την παραγωγή δύναμης DC12V (1A) από τον ελεγκτή. Είναι χρήσιμο για την επίδειξη και δοκιμή όταν η παροχή ηλεκτρικού ρεύματος δεν είναι διαθέσιμη.

6. Ακουστική δοκιμή

Εξετάστε την ακουστική εισαγωγή από τις συσκευές επαναλείψεων. Συνδέστε τη συσκευή ελεγκτών και επαναλείψεων με το ακουστικό καλώδιο.

7. Ελεγκτής καλωδίων

Καλώδιο του τοπικού LAN δοκιμής ή τηλεφωνικό καλώδιο.

Συνδέστε το καλώδιο του τοπικού LAN ή το τηλεφωνικό καλώδιο με τον ελεγκτή CCTV και τον ελεγκτή καλωδίων. Και έπειτα η συνδέοντας θέση, ο τύπος καλωδίων και η ακολουθία καλωδίων θα επιδειχθούν, καθώς επίσης και ο αύξων αριθμός της εξάρτησης ελεγκτών καλωδίων.

8. Ελεγκτής PTZ

Ψάξτε τον κώδικα πρωτοκόλλου ελέγχου από το πολλών χρήσεων πληκτρολόγιο ή DVR από RS485 το /RS232 τη διεπαφή, εξετάζει τα στοιχεία εντολής ελέγχου PTZ εάν λαμβανόμενες ανωμαλία και μετάδοση στοιχείων RS485/RS232.

Επιδείξεις οθόνης 16 δεκαεξαδικοί κώδικες όπως

Pelco-π: A0 00 (προσθέστε) ΧΧ xxxxxx AF ΧΧ

Pelco-δ: 01 ΓΦ (προσθέστε) ΧΧ xxxxxxxx

9. Ανίχνευση διευθύνσεων PTZ

Αναζήτηση επάνω η ταυτότητα της κάμερας PTZ. Βοηθήστε την αναζήτηση μηχανικών η διεύθυνση θόλων ταχύτητας γρήγορα.

10. Ενίσχυση εικόνας (10xZoom)

Το καθορισμένο ζουμ εικόνας 10x, μπορεί να δει και να επιδείξει τις λεπτομέρειες από 1x, 2x, 3x, 4x, 5x, 6x - 10X μεγεθύνει στο όργανο ελέγχου και τον ελεγκτή.

11. Τηλεοπτικό στιγμιότυπο

Συλλάβετε τη εικόνα βίντεο και σώστε τα τρέχοντα τηλεοπτικά πλαίσια ως αρχείο JPEG

12. Τηλεοπτικό αρχείο

Το αρχείο και σώζει το τρέχον βίντεο στην κάρτα SD

13. Τηλεοπτική αναπαραγωγή ήχου

Τα αρχεία εικόνας βίντεο και αρχείων σώζονται στην κάρτα SD. Ο κατάλογος αρχείων αποθήκευσης μπορεί να δημιουργηθεί σύμφωνα με την ημερομηνία

14. Τρεμούλιασμα λιμένων

Ο ελεγκτής θα στείλει τα ειδικά σήματα για να κάνει το συνδεδεμένο τρεμούλιασμα λιμένων σημείου εισόδου στην ειδική συχνότητα, η οποία θα επιτρέψει στους εφαρμοστές εύκολα και γρήγορα να βρεί το συνδεδεμένο ethernet καλώδιο. Αυτή η λειτουργία μπορεί να αποτρέψει εσφαλμένα το non-corresponding καλώδιο εισαγωγής ή αποσύνδεσης για να διακόψει τεχνητά τη σύνδεση δικτύων.

15. Ανίχνευση διευθύνσεων IP

Στις ψηφιακές εφαρμογές επιτήρησης IP, εάν η διεύθυνση IP της κάμερας IP δεν είναι σαφής ή ξεχασμένη η συσκευή δεν μπορεί να χρησιμοποιηθεί.

Η ανίχνευση διευθύνσεων IP μπορεί γρήγορα να ψάξει τη συνδεδεμένων διεύθυνση IP καμερών IP ή άλλης συσκευής δικτύων.

16. Όργανο ελέγχου συνδέσεων

Για να προσθέσει μια κάμερα IP ή άλλη συσκευή δικτύων στην τρέχουσα ομάδα δικτύων, η νέα διεύθυνση IP δεν πρέπει να καταληφθεί, διαφορετικά θα προκαλέσει τις συγκρούσεις IP και θα σταματήσει την κανονική εργασία εξοπλισμού. Το όργανο ελέγχου συνδέσεων μπορεί να ελέγξει εάν η νέα θέτοντας διεύθυνση IP είναι κατειλημμένη.

17. Δοκιμή ΜΕΤΑΛΛΙΚΟΥ ΘΌΡΥΒΟΥ

Ο ΜΕΤΑΛΛΙΚΟΣ ΘΌΡΥΒΟΣ είναι τα συμβατικότερα εργαλεία διόρθωσης δικτύων Χρησιμοποιείται για τη δοκιμή εάν ο συνδεδεμένων λιμένας καμερών IP ή άλλου εξοπλισμού δικτύων ethernet λειτουργεί κανονικά και η διεύθυνση IP είναι σωστή.

18.POE ελεγκτής

Μπορεί να εξετάσει την τάση σημείου εισόδου όταν παρέχει ο διακόπτης σημείου εισόδου τη δύναμη σημείου εισόδου στη κάμερα IP. Μπορεί σαφώς να επιδείξει το power+ και την ισχύ στις καρφίτσες καλωδίων ethernet, την τάση κάθε καρφίτσας καλωδίων και τη σύνδεση αποτυχίας των αριθμών σειράς καρφιτσών καλωδίων.

19. Λαμπτήρας οδηγήσεων

Είναι χρήσιμο για το μηχανικό να εγκαταστήσει και να διατηρήσει το σύστημα ασφαλείας τη νύχτα. On/Off πιέζοντας κουμπί οδηγήσεων, εύκολη λειτουργία.

20. F1, καθορισμένα από το χρήστη συντομότερα κλειδιά F2

Το καθορισμένο από το χρήστη συντομότερο κλειδί σχεδιάζεται για τη βελτίωση της αποδοτικότητας για το μηχανικό, οποτεδήποτε Τύπος, εύκολος να λειτουργήσει.

21. Οπτικός μετρητής δύναμης

Ο νέος ελεγκτής υιοθετεί το πιό προηγμένο φορητό όργανο συγκεκριμένο ενσωμάτωσε το τσιπ, επιτυγχάνει την υπερβολικά χαμηλή λειτουργία δύναμης, με την υψηλής ευκρίνειας επίδειξη οθόνης 3.5 tft-LCD, πέντε σημεία 1625nm, 1550nm, 1490nm, 1310nm, 1300nm, 850nm βαθμολόγησης μήκους κύματος. Η γραμμική ή μη γραμμική οπτική επίδειξη δύναμης, αυτό μπορεί να μετρήσει την οπτική αξία δύναμης, και να χρησιμοποιηθεί επίσης για τη σχετική μέτρηση της απώλειας συνδέσεων οπτικής ίνας. Είναι απαραίτητο εργαλείο για την οπτικών ινών συντήρηση επικοινωνίας, συστημάτων καλωδιακών τηλεοράσεων και συστημάτων ασφαλείας.

Τεχνικές προδιαγραφές:

Πρότυπο		CT2611
Τηλεοπτική δοκιμή
Τρόπος σημάτων		NTSC/PAL (το αυτοκίνητο προσαρμόζεται)
Επίδειξη		3.5 ίντσα ψηφιακό tft-LCD, 480 (RGB) ψήφισμα Χ 320
Ρύθμιση LCD		Φωτεινότητα, αντίθεση, κορεσμός διευθετήσιμος

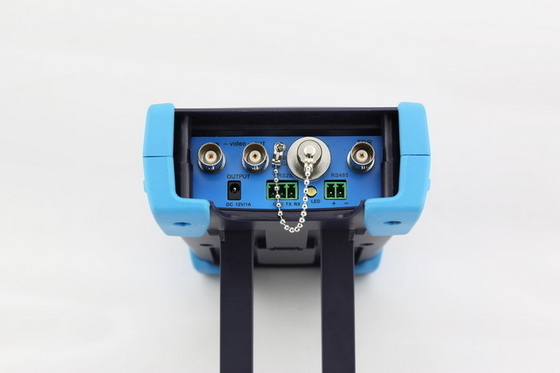

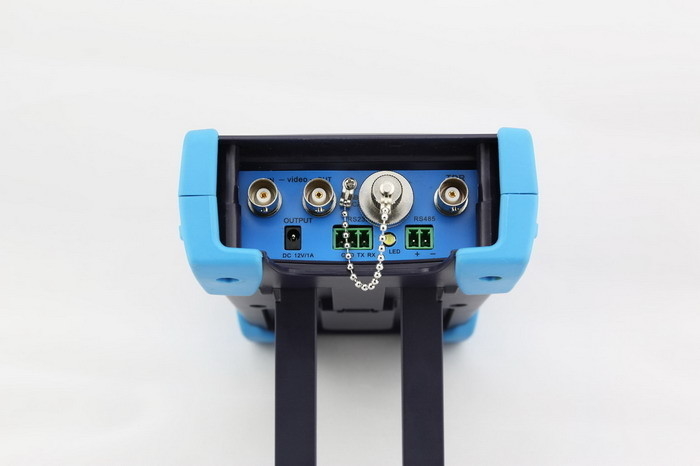

Τηλεοπτικό IN/OUT		1 εισαγωγή καναλιών BNC & 1 παραγωγή καναλιών
Τηλεοπτικός τρόπος παραγωγής		1.0 vp-π
Τηλεοπτική δοκιμή επιπέδων
Δοκιμή επιπέδων		Τηλεοπτικά σήματα που μετριούνται στην ΟΡΓΗ ή τις MV
Ελεγκτής PTZ
Επικοινωνία		Υποστήριξη RS232 και RS485
Πρωτόκολλο PTZ		Συμβατό σύστημα με περισσότερα από 30 πρωτόκολλα όπως pelco-D/P, η Samsung, η Panasonic, Lilin, Yaan, κ.λπ.
Baud ποσοστό		600,1200,2400,4800,9600,19200,57600,115200bps
Τηλεοπτική παραγωγή σημάτων
Γεννήτρια φραγμών χρώματος		Παραγωγή ένα τηλεοπτικό σήμα φραγμών χρώματος καναλιών PAL/NTSC για τη δοκιμή του οργάνου ελέγχου ή του τηλεοπτικού καλωδίου. (κόκκινο, πράσινο, μπλε, άσπρο και μαύρο χρώμα)
ΔΟΚΙΜΉ ΚΑΛΩΔΊΩΝ UTP
Δοκιμή καλωδίων UTP		Θέση και επίδειξη σύνδεσης καλωδίων δοκιμής UTP στην οθόνη. Διαβάστε τον αριθμό του κιβωτίου δοκιμής.
Παραγωγή δύναμης DC12V 1A
DC12V παραγωγή δύναμης		Δύναμη παραγωγής DC12V1A για τη κάμερα
Ακουστική δοκιμή εισαγωγής
Ακουστική δοκιμή εισαγωγής		εξετάστε την επανάλειψη και άλλους ακουστικούς εξοπλισμούς front-end
RS485 ανάλυση στοιχείων
Όργανο ελέγχου στοιχείων		Συλλαμβάνει και αναλύει τα στοιχεία εντολής από τη συσκευή ελέγχου
ζουμ 10 Χ της εικόνας
Ζουμ εικόνας 10x		10x επίδειξη και βίντεο εικόνας ζουμ έξω
Φωτογραφία, τηλεοπτικό αρχείο, αναπαραγωγή ήχου αρχείων
Φωτογραφία		το στιγμιότυπο και σώζει την τρέχουσα εικόνα ως αρχείο JPG
Τηλεοπτικό αρχείο		Τηλεοπτικές αρχείο και αποθήκευση το αρχείο
Αναπαραγωγή ήχου αρχείων		Για να δει το αρχείο αποθήκευσης στην κάρτα SD
Τρεμούλιασμα λιμένων
Τρεμούλιασμα λιμένων		Βρείτε το συνδεδεμένο λιμένα σημείου εισόδου γρήγορα.
Ανίχνευση IP, όργανο ελέγχου συνδέσεων, δοκιμή ΜΕΤΑΛΛΙΚΟΎ ΘΌΡΥΒΟΥ
Ανίχνευση IP		Ανακαλύψτε τη συνδεδεμένη κάμερα IP ή την άλλη διεύθυνση εξοπλισμού IP δικτύων γρήγορα.
Συνδέστε το όργανο ελέγχου		Ελέγξτε τη διεύθυνση IP εάν είναι κατειλημμένος
Δοκιμή ΜΕΤΑΛΛΙΚΟΥ ΘΌΡΥΒΟΥ		Η κάμερα δοκιμής IP ή ο λιμένας Ethernet του άλλου εξοπλισμού δικτύων εάν εργασία κανονικά, και ελέγχει τη διεύθυνση IP
Ελεγκτής σημείου εισόδου
Ελεγκτής σημείου εισόδου		Επιδείξτε τα κράτη σύνδεσης τάσης και καλωδίων παροχής ηλεκτρικού ρεύματος
Οπτικός μετρητής δύναμης
Βαθμολογημένο μήκος κύματος (NM)		850/1300/1310/1490/1550/1625nm
Σειρά δύναμης (dBm)		70~+10dBm
Ευαισθησία (nW)		0.001nW
Τύπος συνδετήρων		FC/PC
Λαβή στοιχείων		Λαβή στοιχείων επίδειξης
Σχετική μέτρηση		Επιδείξτε την αξία μέτρησης
ΔΥΝΑΜΗ
Προσαρμοστής δύναμης	Συνεχές ρεύμα 5V (1.5A)
Μπαταρία	Ενσωματωμένη 3.7V πολυμερής μπαταρία λίθιου, 3000mAh
Επανακαταλογηστέος	Μετά από να χρεώσει την ώρα 3-4, ο χρόνος απασχόλησης διαρκεί 11 ώρες
Μικρή κατανάλωση	Ενέργεια - τεχνολογία αποταμίευσης, η σε πραγματικό χρόνο επίδειξη εικονιδίων μπαταριών
Παράμετρος
Ρύθμιση λειτουργίας	Αγγλικά/κινέζικα και άλλες γλωσσικές OSD επιλογές
Αυτοκίνητο μακριά	5-60 (mins)
Keytone	On/Off
Γενικό
Θερμοκρασία εργασίας	-10℃-+50℃
Υγρασία εργασίας	30%-90%
Διάσταση/βάρος	194mm X 112mm X 48mm/540g
