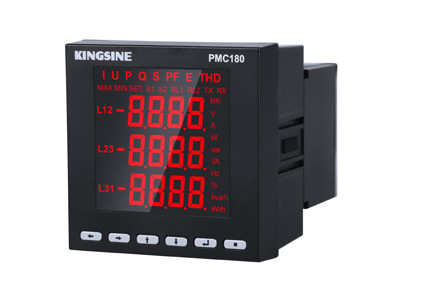

Ψηφιακός πολυσύνθετος μετρητής δύναμης, τριφασικό PMC180

Χαρακτηριστικά γνωρίσματα λειτουργίας

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Στιγμιαία πραγματική εικονική αξία

Τρέχων

Ενιαία φάση & ουδέτερη γραμμή

◆

◆

◆

Τάση

Γραμμή/γραμμή & φάση/γραμμή

◆

◆

◆

Συχνότητα

◆

Ενεργός δύναμη

Τριφασική & ενιαία φάση

◆

◆

Αντιδραστική δύναμη

Τριφασική & ενιαία φάση

◆

παράγοντας δύναμης

Τριφασική & ενιαία φάση

◆

◆

Ενέργεια

Ενεργός ενέργεια

◆

Αντιδραστική ενέργεια

◆

Ποιότητα δύναμης

Αρμονική διαστρέβλωση

Ρεύμα & τάση

◆

αρμονική ανάλυση 31 διαταγής

Τάση & ρεύμα

◆

Επικοινωνία

RS485 πρωτόκολλο του /MODBUS

◆

◆

◆

◆

◆

Επίδειξη

Επίδειξη οδηγήσεων

◆

◆

◆

◆

◆

Άλλος

2-κανάλι Di

◆

◆

◆

◆

◆

*2-channel

◆

◆

◆

◆

◆

*1 κανάλι AO: 4-20Ma

◆

◆

◆

◆

◆

συναγερμός ορίων 2-καναλιών

◆

◆

◆

◆

◆

Σε απευθείας σύνδεση βελτίωση προγράμματος υποστήριξης

◆

◆

◆

◆

◆

Ηλεκτρικά χαρακτηριστικά

Τύπος μέτρησης

Τριφασικό τριών καλωδίων σύστημα εναλλασσόμενου ρεύματος

Τριφασικό τετρασύρματο σύστημα εναλλασσόμενου ρεύματος

Ποσοστό δειγματοληψίας: 64 φορές ανά cysle

Τα στοιχεία αναζωογονούν το ποσοστό

1S

Ακρίβεια μέτρησης

Τρέχων

0.2%

Τάση

0.2%

Δύναμη

0.5%

Συχνότητα

0.05Hz

Ενεργός ενέργεια

1.0%

Αντιδραστική ενέργεια

2.0%

AO

1%

Χαρακτηριστικά τάσης εισαγωγής

Μέτρηση της τάσης

3 Χ 220/380V (που συνδέεται άμεσα)

3 Χ 57.7/100V (που συνδέεται με το CT)

Υπερφόρτωση

1.2 φορές/συνεχής

Σύνθετη αντίσταση εισαγωγής

1.8MΩ

Παρόν χαρακτηριστικό εισαγωγής

Μέτρηση του ρεύματος

5A ή 1A (που συνδέεται με το CT)

Υπερφόρτωση

1.2 φορές/συνεχής

Σύνθετη αντίσταση εισαγωγής

<0>

Δυαδική εισαγωγή

Τάση εργασίας

12~24 VDC (εξωτερική παροχή ηλεκτρικού ρεύματος)

Σύνθετη αντίσταση εισαγωγής

12KΩ

Τάση απομόνωσης

2KV

Παραγωγή ηλεκτρονόμων

Τύπος κόμβων

Μηχανικός κλονισμός

Ικανότητα κόμβων

220 VAC/5A, 30 VDC/5A

4-20mA

ΣΥΝΕΧΗΣ παραγωγή

Τάση ανοικτών κυκλωμάτων

5VDC

Ικανότητα υπερφόρτωσης

≤200Ω

Τάση απομόνωσης

2KV

Λειτουργώντας παροχή ηλεκτρικού ρεύματος

Εναλλασσόμενο ρεύμα

85~265 VAC/45-65Hz

Συνεχές ρεύμα

100~300 VDC

Διασκεδασμός δύναμης

<>

Μηχανικές ιδιότητες

Βάρος

0.5kg

Βαθμός προστασίας IP

επιτροπή IP52, σώμα IP30

Μέγεθος

96 X 96 X 72 χιλ.

Λειτουργούσα θερμοκρασία

-25~70℃

Θερμοκρασία αποθήκευσης

-40~85℃

Σχετική υγρασία

5% - 90%RH, καμία συμπύκνωση

EMC

Ηλεκτροστατική παρέμβαση απαλλαγής

IEC 61000-4-2, επίπεδο 4

Ομάδα αντι-γρήγορου παροδικού σφυγμού

IEC 61000-4-4, επίπεδο 4

Αντι-αντίκτυπος

IEC 61000-4-5, επίπεδο 3

Μαγνητικό πεδίο αντι-συχνότητας

IEC 61000-4-8, επίπεδο 3

Ηλεκτρική απόδοση μόνωσης

Αντίσταση μόνωσης

GB/T13729, >50MΩ

Η συχνότητα αντιστέκεται την τάση

GB/T13729, εναλλασσόμενο ρεύμα 2KV 50Hz το /1min

Τάση ώθησης

GB/T13729, 5KV, 1.2/50us
