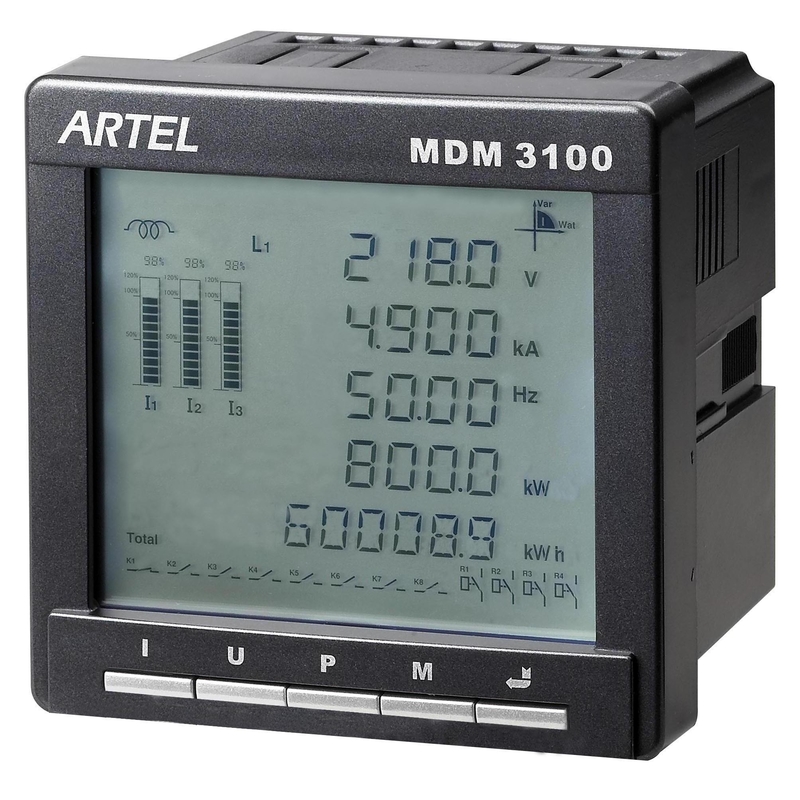

8 πολυσύνθετος μετρητής 3 δύναμης εισαγωγών LCD ψηφιακών σημάτων φάση, 85 ~ 265VAC/συνεχές ρεύμα

Στοιχείο

Περιγραφή

Κύρια μονάδα

Πραγματικός χρόνος

μέτρηση

Τάση φάσης

Τάση φάσης, μέση τάση φάσης

Τάση γραμμών

Τάση γραμμών, μέση τάση γραμμών

Τρέχων

Τρέχουσα, μέση φάση φάσης

Ρεύμα, μηδέν ρεύμα ακολουθίας

Active Power

Ενεργός δύναμη φάσης, φάση 3

ενεργός συνολική δύναμη

Αντιδραστική δύναμη

Αντιδραστική δύναμη φάσης, φάση 3

αντιδραστική συνολική δύναμη

Φαινόμενη δύναμη

Φαινόμενη δύναμη φάσης, φάση 3

φαινόμενη συνολική δύναμη

Δύναμη 4 τεταρτημόριο

Δύναμη 4 τεταρτημόριο

Συχνότητα

Συχνότητα συστημάτων

Παράγοντας δύναμης

Παράγοντας δύναμης φάσης, σύνολο 3 φάσης

Παράγοντας δύναμης

Στατιστική απαίτησης

Απαίτηση

ενεργός/αντιδραστική απαίτηση 3 φάσης

Δύναμη, φαινόμενη δύναμη απαίτησης

Ενεργειακή ανάγνωση

Ενεργός ενέργεια

Εισαγόμενος, εξαγόμενος και καθαρός ενεργός

ενέργεια, 1 ενεργός ενέργεια καναλιών

παραγωγή σφυγμού

Αντιδραστική ενέργεια

Εισαγόμενος, εξαγόμενος και καθαρός αντιδραστικός

ενέργεια, 1 αντιδραστική ενέργεια καναλιών

παραγωγή σφυγμού

Πολυ τιμολόγηση δασμολογίων

Πολυ οργάνωση δασμολογίων

Χρονική επίδειξη

Πραγματικός - χρονική επίδειξη

Έτος/μήνας/ημέρα/ώρα/λεπτό/δεύτερος

Μετάδοση στοιχείων

Rs-485 επικοινωνία

1 πρωτόκολλο modbus-RTU

Προαιρετική ενότητα

Μακρινό σήμα

ενότητα εισαγωγής

8 κανάλια

Ανίχνευση θέσης, αρχείο γεγονότος SOE

Ενότητα παραγωγής ηλεκτρονόμων

4 κανάλια προγραμματίσημα
overlimit/underlimit συναγερμός

Προγραμματίσημος πέρα από/κάτω από την οριακή τιμή

για πραγματικό - χρονική μέτρηση, ηλικία βολτ

Τρέχουσα θιγμένη αναλογία, απαίτηση

αξία, αρμονικές, μακρινό σήμα.

Η εντολή του /underlimit overlimit

μπορέστε να διαβαστείτε μέσω της COM. Λιμένας.

Ενότητα αναλογικής παραγωγής

4 κανάλια προγραμματίσημα

4-20mA ή 0-5V

Ενότητα αποθήκευσης στοιχείων

Μεγάλη χωρητικότητα: 2GB

Κατάστημα πραγματικό - μετρημένη χρόνος αξία μέσα

κύκλος, τάση/ρεύμα που θίγεται

αναλογία, αξία απαίτησης, αρμονικές,

και μακρινό σήμα.

Αρμονικός

ενότητα ανάλυσης

Συνολική αρμονική διαστρέβλωση

για την τάση/το ρεύμα

3 φάση, ενιαία φάση, ουδέτερη γραμμή

Ακόμα και/περίεργος

αρμονική διαστρέβλωση

Αρμονική διαστρέβλωση (2$ος στο 63ο)

Fundermental

Τάση/ρεύμα

Μέγεθος, γωνία φάσης

Fundermental

ενεργός/αντιδραστική δύναμη

Γωνία φάσης μεγέθους

Αρμονικές, μεμονωμένες

Τρέχων παράγοντας Κ

Profibus

επικοινωνία

ενότητα

1channel

Πρωτόκολλο profibus-DP

Ethernet

δικτύωση

επικοινωνία

ενότητα

1channel

10M/100M προσαρμόσιμος

TCP/IP πρωτόκολλο

Παράμετροι

Επίδειξη

Κατεύθυνση

Ακρίβεια

Τάση

0~9999kV

Class0.2

Τρέχων

0~9999kA

Class0.2

Παράγοντας δύναμης

-1~+1

Κατευθυντικός

Κατηγορία 1

Συχνότητα

45~65Hz

0.01Hz

Active Power

-9999~9999Mw

Κατευθυντικός

Class0.5

Αντιδραστική δύναμη

-9999~9999MVAr

Κατευθυντικός

Class0.5

Φαινόμενη δύναμη

0~9999MVA

Class0.5

Ενεργός απαίτηση

-9999~9999MW

Κατηγορία 1

Αντιδραστική απαίτηση

-9999~9999MVAr

Κατηγορία 1

Ενεργός ενέργεια

0~9999999.99MWh

Κατευθυντικός

Κατηγορία 1

Αντιδραστική ενέργεια

0~9999999.99MVArh

Κατευθυντικός

Κατηγορία 2

Γωνία φάσης

0.0°~359.9°

Κατευθυντικός

Κατηγορία 2

Τρέχοντα συνολικά αρμονικά %

0~100%

Κατηγορία 2

Τάση συνολικά αρμονικά %

0~100%

Κατηγορία 2

Τρέχουσα εισαγωγή

Ρεύμα εισαγωγής: 0~5A (η τρέχουσα αξία μπορεί να είναι οργάνωση)

Πεδίο μέτρησης: 0.5%~120%In

Ικανότητα υπερφόρτωσης: 2 το Χ εκτίμησε συνεχώς, 100A/1s μη συνεχώς

Κατανάλωση ισχύος: ≤0.2VA ανά φάση

Εισαγωγή τάσης

Τάση εισαγωγής: 0~400VAC (λ-ν), 0~693VAC (λ-λ) (η αξία τάσης μπορεί να είναι οργάνωση)

Συχνότητα συστημάτων: 45~65Hz

Πεδίο μέτρησης: 3%~120%Un

Ικανότητα υπερφόρτωσης: 2 το Χ εκτίμησε συνεχή, 2500V/1s μη συνεχές

Κατανάλωση ισχύος: ≤0.5VA ανά φάση

Θέση διακοπτών (προαιρετική)

Κανάλια εισαγωγής:

Τύπος εισαγωγής:

Απομονωμένη τάση:

8 κανάλια

Ξηρά επαφή

2500VAC

Παραγωγή ηλεκτρονόμων (προαιρετική)

Κανάλια παραγωγής

4 κανάλια προγραμματίσημα

Τύπος παραγωγής

Μηχανική επαφή, σταθερή στην παραγωγή

Ικανότητα επαφών

5A/250VAC

Αναλογική παραγωγή (προαιρετική)

Αριθ. των αποτελεσμάτων

4 κανάλια προγραμματίσημα

Σήμα παραγωγής

4~20mA ή 0~5V

Χρόνος απόκρισης

≤400ms

Παραγωγή σφυγμού (πρότυπα)

Αριθ. των αποτελεσμάτων

2 κανάλια (ενεργός/αντιδραστική ενέργεια κάθε μια)

Τμηματική COM. Λιμένας (πρότυπα)

Αριθ. των αποτελεσμάτων

1 λιμένας rs-485

Πρωτόκολλο επικοινωνίας

Πρωτόκολλο modbus-RTU

Baud ποσοστό

2400.4800.9600.19200.38400 BPS

COM Profibus. Ενότητα (προαιρετική)

Αριθ. των καναλιών

1channel

Πρωτόκολλο επικοινωνίας

Πρωτόκολλο profibus-DP

Ενότητα δικτύωσης Ethernet (προαιρετική)

Αριθ. των αποτελεσμάτων

1 κανάλι 10M/100M προσαρμοστικό

Πρωτόκολλο επικοινωνίας

TCP/IP πρωτόκολλο

Άλλες παράμετροι

Βοηθητική δύναμη

85~265VAC/DC

Ενότητα επίδειξης

Η φωτεινότητα επίδειξης LCD μπορεί να ρυθμιστεί

Temp. παράγοντας μετατόπισης

Αντισταθείτε την τάση (εισαγωγή ενάντια στην παραγωγή)

Συμπληρώστε συνολικά την κατανάλωση ισχύος

Θερμοκρασία λειτουργίας

Θερμοκρασία αποθήκευσης

Υγρασία λειτουργίας

Κατηγορία ρύπανσης

Υλικό της κατοικίας

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

2 κατηγορία

ACC ευφλέκτου. Σε UL94V0

Κύρια μονάδα

96 X 96 X 86mm

Διαστατικό μέγεθος: Κύρια ενότητα unit+

96 X 96 X 122mm

Μέγεθος εγκατάστασης:

91 X 91mm
