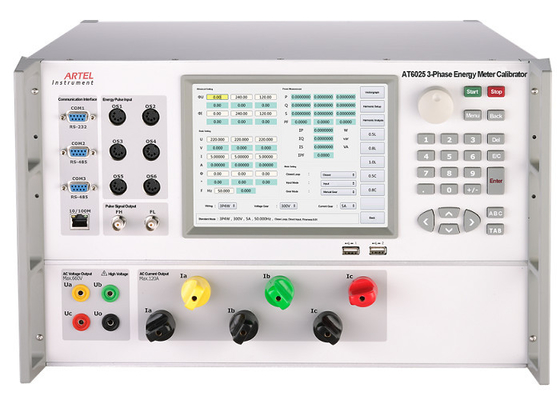

Ο διακριβωτής ενεργειακών μετρητών εξοπλισμού δοκιμής υψηλής τάσης 100A για ανιχνεύει το καθημερινό λάθος

Ο διακριβωτής ενεργειακών μετρητών εξοπλισμού δοκιμής υψηλής τάσης 100A για ανιχνεύει το καθημερινό λάθος

Σχεδιάγραμμα

AT6025 είναι κατάλληλο για τα τμήματα μέτρησης εταιρίας παροχής ηλεκτρικού ρεύματος, εθνικά

επίπεδα οργάνων μέτρησης καθόλου, και κατασκευαστής ενεργειακών μετρητών, κ.λπ.

Κύρια λειτουργία:

Βαθμολογήστε όλο το είδος ενιαίου/τριφασικού ηλεκτρονικού/επαγωγικού ενεργού και αντιδραστικού ενεργειακού μετρητή

Αυτόματα ή single-step με το χέρι εξετάστε το βασικό λάθος, που σέρνεται, αρχικός, σταθερή απόκλιση

ενιαίος/τριφασικός ενεργειακός μετρητής, εκτός από το καθορισμένο από το χρήστη σχέδιο βαθμολόγησης στην αυτόματη βαθμολόγηση

Οι μεταβλητές υποστήριξης επηρεάζουν τις δοκιμές, όπως: Τάση, συχνότητα, αρμονικές, αντίστροφη ακολουθία φάσης,

Ανισορροπία τάσης, κ.λπ.

Ειδικές δοκιμές υποστήριξης στη δοκιμή τύπων ενεργειακών μετρητών, όπως: φάση που προκαλούν, τραίνο σφυγμού που προκαλεί, κ.λπ.

Υποστήριξη dlt-645 πρωτόκολλο επικοινωνίας, του πολλών χρήσεων μετρητή όπως: ένδειξη απαίτησης

λάθος, λάθος κύκλων απαίτησης, λάθος μετατροπής σχισμών χρόνου, ενεργειακό λάθος της διαφορετικής περιόδου δασμολογίων, κ.λπ.

Με OCXO, το καθημερινό λάθος του ενεργειακού μετρητή μπορεί να ανιχνευθεί

2$ες αρμονικές ~63rd παραγωγής.

Κύρια χαρακτηριστικά γνωρίσματα:

8» η οθόνη αφής χρώματος, διασυνδέει φιλικό, εύκολος να λειτουργήσει

Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT6025 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,

Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος

Επικοινωνήστε με τους δοκιμασμένους μετρητές μέσω rs-485

Αυτόματα υπολογίστε το λάθος του μετρητή, και τα σχετικά στοιχεία μπορούν να μεταφορτωθούν μέσω του u-δίσκου

Self-protection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα

Αυτόματα ανιχνεύστε, εντοπίστε και συναγερμός για την αποτυχία.

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού

Υποστηρίξτε τη βαθμολόγηση από το userself.

Τύπος

AT6025C 3-phase διακριβωτής ενεργειακών μετρητών (100A), κατηγορία 0.05

AT6025B 3-phase διακριβωτής ενεργειακών μετρητών (100A), κατηγορία 0.1

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος:

Σειρά: 100V, 220V, 380V

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 20VA κάθε φάση

Ακρίβεια: 0.05%RG (κατηγορία 0.05), 0.1%RG (κατηγορία 0.1)

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος:

Σειρά: 0.05A, 0.2A, 1A, 5A, 20A, 100A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 120VA (100A σειρά)

Ακρίβεια: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Ενεργός/αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°

Ψήφισμα: 0.01°

Ακρίβεια μέτρησης: 0.05°.

Παραγωγή παράγοντα δύναμης:

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Μέτρηση του ψηφίσματος: 0.0001

Ακρίβεια μέτρησης: 0.0005

Παραγωγή συχνότητας

Ρύθμιση της σειράς: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.002 Hz.

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό καθορισμένο λάθος: 2~31times: ≤±0.1%, χρόνοι 32~63: ≤±0.2%

Μέτρηση ενεργειακού λάθους:

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.02A~120A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~120A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Εισαγωγή ενεργειακού σφυγμού

Σφυγμός εισαγωγής: 3 κανάλια ενεργά, 3 κανάλια αντιδραστικά

Άλλες παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 90-265VAC/DC

Συχνότητα ισχύος: 50Hz~60Hz

Κατανάλωση ισχύος: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, υγρασία: RH≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (L) × 440mm (W) × 266mm (Χ)

Βάρος: 35kg
