Ηλεκτρικοί διακόπτες ISO γραμμών παραγωγής συγκόλλησης ΠΡΙΟΝΙΩΝ επιτροπής μεμβρανών

Ηλεκτρικοί διακόπτες ISO γραμμών παραγωγής συγκόλλησης ΠΡΙΟΝΙΩΝ επιτροπής μεμβρανών

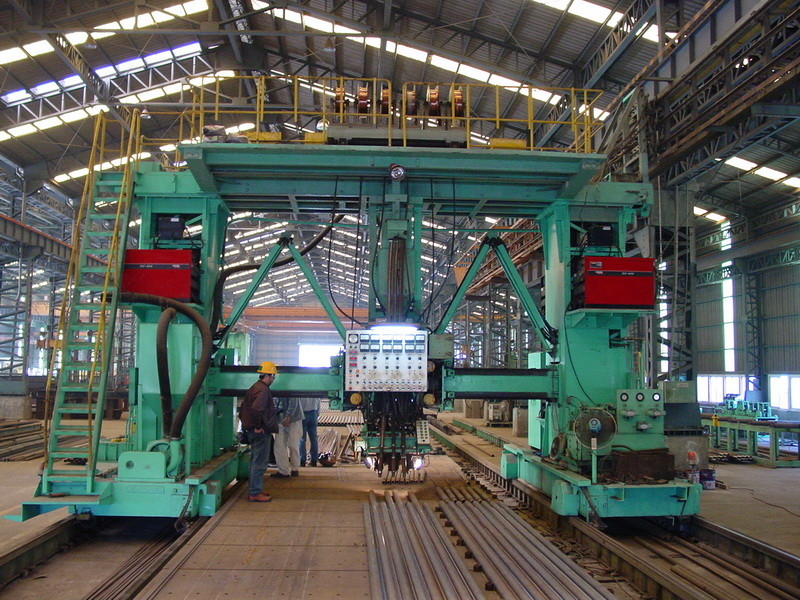

ΔΟΜΗ ΕΞΟΠΛΙΣΜΟΥ

• Αυτός ο εξοπλισμός αποτελείται από τις μηχανές συγκόλλησης ΠΡΙΟΝΙΩΝ (τέσσερα σύνολα φανού συγκόλλησης, της κίνησης φανών κάθετα και πλευρικά, σίτισης ένωσης καλωδίων, βαθμολόγησης καλωδίων, συσκευής ανακύκλωσης συλλιπάσματος, κ.λπ.), τέσσερα σύνολα πηγής ισχύος συγκόλλησης, ηλεκτρικό σύστημα ελέγχου (κιβώτιο ελέγχου, λειτουργούντα κιβώτια, κ.λπ.), κύλινδρος μεταφοράς, συμπιεσμένος αέρας και ούτω καθεξής.
• Τέσσερα σύνολα πηγής ισχύος συγκόλλησης: Esab
• Σίτιση καλωδίων, φανός, ηλεκτρικοί διακόπτες και άλλα συστατικά, εισαγόμενα συστατικά που συστήνονται.
• Στο στάδιο να ενώσει στενά μαζί, των τεσσάρων συνόλων ανεξάρτητου κουμπιού λειτουργίας, διευθετήσιμου εξογκώματος (συμπεριλαμβανομένου του κανονισμού του κυλίνδρου συγκόλλησης, προσδιορισμού θέσης κινητού, κ.λπ.) και ρυθμισμένου του ψηφιακού. το πιάτο επίδειξης και πινάκων πρέπει να είναι σε ένα κιβώτιο. Η διαδικασία συγκόλλησης μπορεί να είναι χειρωνακτική ή προγραμματισμένη.

ΣΥΝΟΨΗ

Χρησιμοποιώντας τη διαδικασία ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου τέσσερα για να ενώσει στενά τους σωλήνες και τον επίπεδο χάλυβα σε μια ενιαία ή ακόμα και ομάδα σωλήνων, και για να ταιριάξει με το 2000 × 4 η υπάρχουσα μηχανή προκειμένου να αυξηθεί η δυνατότητα συγκόλλησης μεμβρανών στο κατάστημα.

1. Σωλήνας έξω από τη διάμετρο: φ22 ~ φ114.3mm
2. Πάχος τοίχων σωλήνων: 3.2 ~ 10mm
3. Επίπεδο πλάτος φραγμών: 8 ~ 120mm
4. Επίπεδο πάχος φραγμών: 3 ~ 10mm
5. Μήκος της επιτροπής σωλήνων: 20m
6. Μέγιστο πλάτος της επιτροπής σωλήνων: 2000mm
7. Υλικό του σωλήνα και του επίπεδου φραγμού: χάλυβας άνθρακα ή χάλυβας κραμάτων

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

1. Ύψος του κυλίνδρου: 850mm
2. Διάμετρος καλωδίων συγκόλλησης: φ1.2 ~ φ2mm,
3. Ταχύτητα σίτισης καλωδίων συγκόλλησης: 1 ~ 10m/min
4. στροφίο καλωδίων συγκόλλησης: 4pcs, 150 ~ 200kg/pc
5. ταχύτητα σίτισης: 0.5 ~ 2.0m/min διευθετήσιμο
6. Συμπιεσμένος αέρας: 5-6bar
7. Φανός: δύο PC 2 ομαδοποιούν και οι φανοί 2welding που αφήνονται και 2 στη δεξιά πλευρά. Κάθε ομάδα μπορεί να κινηθεί από το κέντρο προς αριστερά/δεξιά μέχρι 800mm. Η απόσταση 2 φανών σε κάθε ομάδα είναι 30mm. Η γωνία των φανών και του σωλήνα είναι 90°.

8.The το κτύπημα του φανού στην κατακόρυφο είναι 100mm, το πρόσθετο κτύπημα ακριβούς καθορισμού με το χέρι είναι 40mm. Είναι κατάλληλο για το διαφορετικό μέγεθος ένωσης των επιτροπών σωλήνων.

ΑΛΛΕΣ ΑΠΑΙΤΗΣΕΙΣ

• Δομή σίτισης: η ταχύτητα σίτισης είναι σύγχρονη με την ταχύτητα συγκόλλησης, η οποία είναι 0.5 ~ 2.0m/min διευθετήσιμο. Τον άξονα μπορεί να εναρμονιστούν ποικίλο κύλινδρο στον ανωτέρω σωλήνα προδιαγραφών με την πνευματική συσκευή στερέωσης.
• Δύο σύνολα δευτερευόντων μηχανισμών στερέωσης: από το κέντρο στην πλευρική μετακίνηση είναι περίπου 0 ~ 800mm, η ίδια μετακίνηση όπως αριστερά/οι σωστές οπίσθιες ρόδες καθισμάτων κυλίνδρων .the με τις πνευματικές συσκευές, η καρφίτσα που προσαρμόζεται στο over-voltage κύλινδρο του ανωτέρω σωλήνα προδιαγραφών, το οπίσθιο τμήμα του δευτερεύοντος κυλίνδρου στερέωσης μπορούν να βαθμολογήσουν τη δευτερεύουσα κάμψη, η μετακίνηση του δευτερεύοντος κυλίνδρου στερέωσης με τον κύλινδρο, ο ακριβής καθορισμός του οποίου με με το χέρι.
• Το κομμάτι προς κατεργασία μπορεί να είναι στη γωνία.
• Συσκευή ανακύκλωσης ροής: κάθε φανός ομάδας πρέπει να εξοπλιστεί με τη συσκευή ανακύκλωσης ροής, η χοάνη σκονών ροής με τη ροή ξήρανσης, η οποία λαμβάνεται στα μέρη που ενώνονται στενά, εισπνοή στο σωλήνα ροής συγκόλλησης μετά από να ενώσει στενά όπως ανακυκλώνοντας. η αναρρόφηση της μηχανής αναρρόφησης σκονών πρέπει να είναι ικανοποιητική, ο σωλήνας ροής πρέπει να έχει την ικανοποιητική ικανότητα να εξασφαλίσει την κανονική συγκόλληση. όποιος πρέπει να συνοδευθεί μια συσκευή θέρμανσης και ομοιόμορφη θέρμανση, ο έλεγχος θερμοκρασίας αυτόματα, που θερμαίνει τη θερμοκρασία είναι μεταξύ 0 ~ 200 ℃.
• Καλώδιο-βοηθημένα όργανα: η βοηθητική ταχύτητα τροφών καλωδίων είναι μεγαλύτεροι 3 χρόνοι από την ταχύτητα σίτισης.
• Ταχύτητα συγκόλλησης: η ταχύτητα συγκόλλησης και η συγκόλληση στη συγκόλληση μπορούν να είναι ρυθμισμένη δυνατότητα σειρά 0.5 ~ 2.0m/min, κάθε μηχανή συγκόλλησης με το ταχύμετρο ή μια ψηφιακή επίδειξη.
