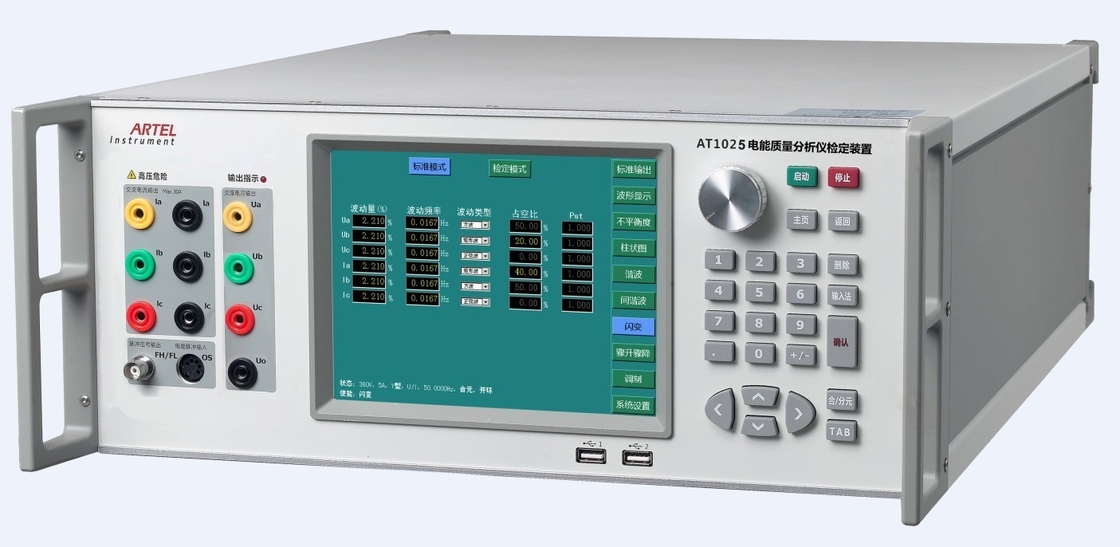

RS232/συσκευή βαθμολόγησης ποιοτικών συσκευών ανάλυσης δύναμης WiFi για το σιδηρόδρομο, μεγάλος βιομηχανικός

RS232/συσκευή βαθμολόγησης ποιοτικών συσκευών ανάλυσης δύναμης WiFi για το σιδηρόδρομο, μεγάλος βιομηχανικός

Σχεδιάγραμμα

AT1025 είναι κατάλληλο για το τμήμα μέτρησης ερευνητικού οργάνου, εταιρία πλέγματος δύναμης,

σιδηρόδρομος, μεγάλη βιομηχανική και επιχείρηση μεταλλείας και εθνικά επίπεδα οργάνων μέτρησης καθόλου.

Κύρια λειτουργία

Βαθμολογήστε τη διάφορη φορητή, σε απευθείας σύνδεση συσκευή ανάλυσης ενεργειακής ποιότητας

Με το χέρι και αυτόματα εκτελέστε τις διάφορες λειτουργικές δοκιμές σύμφωνα με τις διαδικασίες βαθμολόγησης

από τη συσκευή ανάλυσης ενεργειακής ποιότητας

2$ες αρμονικές ~63rd παραγωγής

Κύρια χαρακτηριστικά γνωρίσματα:

η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει

Υιοθετήστε τα προηγμένα στοιχεία DSP - η τεχνολογία επεξεργασίας, μπορεί να συνθέσει τα διάφορα ανώμαλα κυματοειδή, όπως

οι αρμονικές, διά-αρμονικές, τρεμούλιασμα, πρήζονται, βυθίζουν, κ.λπ.

Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT1025 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,

Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος

Επικοινωνήστε με το δοκιμασμένο μετρητή μέσω του rs-232/485 και Ethernet

Self-protection, που ανησυχεί και που επιδεικνύει τη θέση ελαττωμάτων για την υπερφόρτωση παραγωγής, βραχυκύκλωμα τάσης και

Τρέχον ανοιχτό κύκλωμα

Αυτόματα ανιχνεύστε, εντοπίστε και συναγερμός για την αποτυχία.

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού

Υποστηρίξτε τη βαθμολόγηση από το userself.

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: 57.7V, 100V, 220V, 380V

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10%RG

Σταθερότητα: 0.01%/2min

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA κάθε φάση

Ακρίβεια μέτρησης: 0.05%RG

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος

Σειρά: 1A, 5A, 10A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10%RG

Σταθερότητα: 0.01%/2min

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA/phase

Ακρίβεια μέτρησης: 0.05%RG

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.02%/2min

Ενεργός ακρίβεια μέτρησης δύναμης: 0.05%RG

Αντιδραστική ακρίβεια μέτρησης δύναμης: 0.1%RG

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°.

Ψήφισμα: 0.01°

Ακρίβεια: 0.05°.

Παραγωγή παράγοντα δύναμης

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Ψήφισμα μέτρησης: 0.0001

Ακρίβεια: 0.0005

Θεμελιώδης παραγωγή συχνότητας

Σειρά ρύθμισης: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz.

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.002 Hz.

Τριφασική τάση, τρέχουσα συμμετρία και συμμετρία γωνίας φάσης

Τάση, τρέχουσα συμμετρία: ≤0.1%

Συμμετρία γωνίας φάσης: 0.05°

Αρμονική οργάνωση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό ψήφισμα οργάνωσης γωνίας: 0.01°

Αρμονική ακρίβεια τάσης: όταν Uh≥1%Un, 2% Uh όταν Uh<1>

Αρμονική τρέχουσα ακρίβεια: όταν Uh≥3%Un, 2% Uh όταν Uh<3>

Ρύθμιση διά-αρμονικών

Φάσμα συχνότητας: 16~5kHz

Ακρίβεια συχνότητας: 0.05%

Ψήφισμα οργάνωσης συχνότητας διά-αρμονικών: 0.1Hz

Εύρος διά-αρμονικών: 0~30%

Ακρίβεια εύρους διά-αρμονικών: 5%

Αξία τρεμουλιασμάτων παραγωγής (Pst)

Σειρά οργάνωσης: Οργάνωση το ±30% (60% ΔV/V) της τάσης ή του ρεύματος μέσα στη σειρά

Ακρίβεια ένδειξης Pst: 1%

Το ψήφισμα οργάνωσης του βάθους: 0.05%

Κυματοειδές: τετραγωνικό κύμα, ορθογώνιο κύμα ή κύμα ημιτόνου

Αναλογία καθήκοντος (όταν το κύμα είναι ορθογώνιο): 0.01 % ~ 99.99 %

Φάσμα συχνότητας διαμόρφωσης: 0.0008Hz ~ 40Hz

Η ακρίβεια συχνότητας της διαμόρφωσης ημιτόνου: 0.05%

Η ακρίβεια συχνότητας της ορθογώνιας ευθυγράμμισης: 0.5%

Ψήφισμα οργάνωσης συχνότητας διαμόρφωσης: 0.001Hz

Πρηστείτε/εμβύθιση

Προκαλέστε την καθυστέρηση εισαγωγής (καθυστέρηση έναρξης): 0~60s

Πρηστείτε/διάρκεια εμβύθισης (συνεχιστείτε): 1ms~60s

Μέγιστες εμβυθίσεις εύρους (ξαφνικές αλλαγές): 0%

Το μέγιστο εύρος πρήζεται (ξαφνικές αλλαγές): η ελάχιστη αξία της μεγάλης έκτασης και 140% ονομαστικών

παραγωγή

Περίοδος κεκλιμένης ράμπας στην κεκλιμένη ράμπα έξω: 1ms~30s

Προαιρετικός με την καθυστέρηση επαναλάβετε: 0~60s

Η ακρίβεια εύρους του επιπέδου έναρξης: 0.2%RG

Η ακρίβεια εύρους πρήζεται/επίπεδο εμβύθισης: 0.2%RG

Καθυστέρηση παραγωγής ώθησης: 0~60s

Μέτρηση ενεργειακού λάθους

Ενεργό όριο ενεργειακού βασικό λάθους: ±0.05%RD (PF≥0.5)

Αντιδραστικό όριο ενεργειακού βασικό λάθους: ±0.1%RD (PF≥0.5)

Γενικές παράμετροι

Παροχή ηλεκτρικού ρεύματος: 90~265VAC/DC

Συχνότητα: 50Hz~60Hz

Κατανάλωση: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, συγγενής humidity≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (λ) × 440mm (ψ) × 176mm (η)

Βάρος: 20Kg
