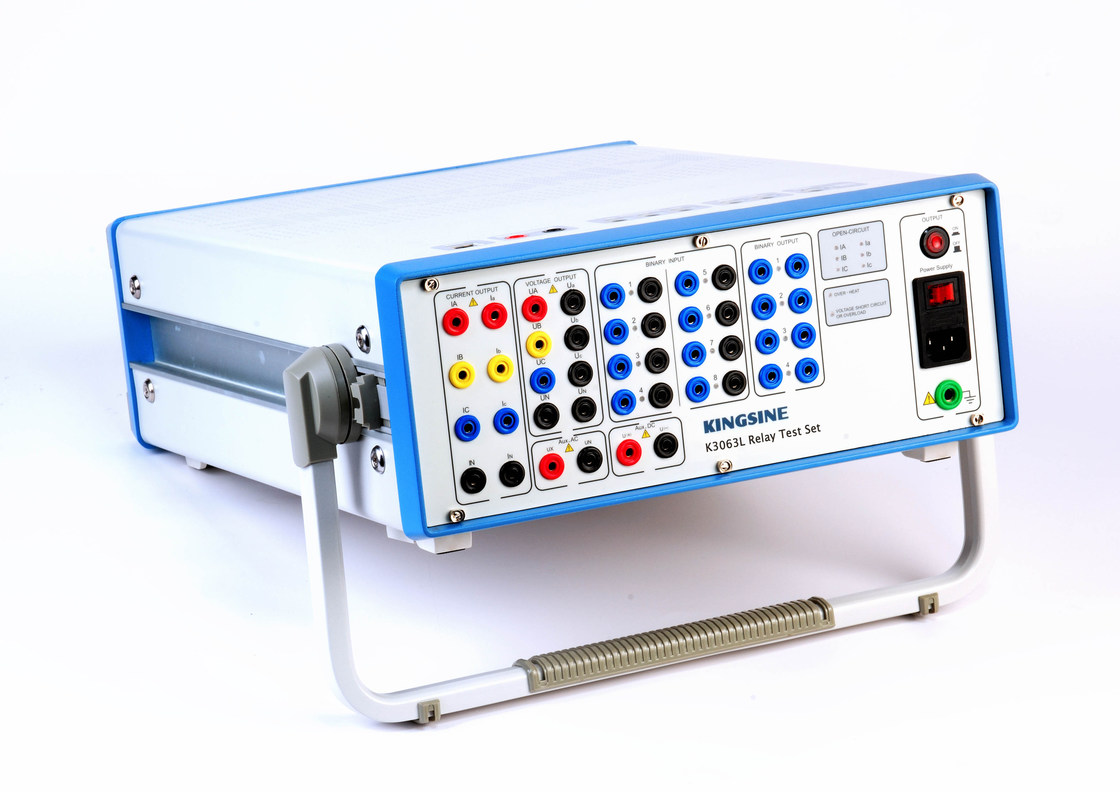

Μόνος - προστασία 6 σύστημα δοκιμής ηλεκτρονόμων εναλλασσόμενου ρεύματος φάσης/δοκιμή K3063L μετρητών δύναμης

Γεννήτριες τάσης

Ρύθμιση

Σειρά

4-φάση εναλλασσόμενο ρεύμα (λ-ν)

4 X 0… 130 Β

2-phase εναλλασσόμενο ρεύμα (λ-λ)

2 X 0… 260 Β

Δύναμη

4-φάση εναλλασσόμενο ρεύμα (λ-ν)

4 Χ 70VA, σε 0… 130 Β

2-phase εναλλασσόμενο ρεύμα (λ-λ)

2 Χ 110VA, σε 0… 260 Β

Ακρίβεια

<0>

σε 0… 130 Β

<0>

σε 0-130V

Ψήφισμα

1mV

Τρέχουσες γεννήτριες

Ρύθμιση

Σειρά

6-φάση εναλλασσόμενο ρεύμα (λ-ν)

6 X 0… 30 Α

3-phase εναλλασσόμενο ρεύμα (2L-ν)

3 X 0… 60 Α (ομαδοποιήστε ένα ΙΙ Β)

1-φάση εναλλασσόμενο ρεύμα (3L-ν)

1 X 0… 180 Α

Δύναμη

6-φάση εναλλασσόμενο ρεύμα (λ-ν)

6x 450VA, σε 0… 30A

3-phase εναλλασσόμενο ρεύμα (2L-ν)

3x 600VA, σε 0… 60A (ομαδοποιήστε ένα ΙΙ Β)

1-φάση εναλλασσόμενο ρεύμα (3L-ν)

1 X 1500 VA, σε 0… 180A (μέγιστο)

Ακρίβεια

<0>

<0>

Ψήφισμα

1mA

Γεννήτριες, γενικές

Συχνότητα

Σειρά

0… 1000 Hz

Ακρίβεια/κλίση

Λάθος <>

Λάθος <>

Λάθος <>

Ψήφισμα

0.001Hz

Φάση

Σειρά

- 360°… +360°

Ακρίβεια/κλίση

Λάθος <>

Ψήφισμα

0.1°

Χρονόμετρο

Σειρά

Άπειρος

Ακρίβεια/κλίση

Λάθος<0>

ΣΥΝΕΧΕΙΣ γεννήτριες

Σειρές τάσης

0… 300V/110W

Τρέχουσες σειρές

0… 20A/300W

Ακρίβεια

<0>

<0>

<0>

<0>

Ψήφισμα

1mA 1 MV

ΣΥΝΕΧΗΣ ανεφοδιασμός Aux

Σειρά

0… 300V/110W

Δυαδικές εισαγωγές

Αριθμός

8 ζευγάρια

Συμβατή τάση

10V… 250V συνεχές ρεύμα

Δυαδικά αποτελέσματα

Αριθμός

4 ζευγάρια

Ικανότητα

250V/3A AC/DC

Συγχρονισμός

Τρόπος συγχρονισμού

ΠΣΤ

Αρμονικός

Αρμονικοί χρόνοι επικάλυψης

2… 20 φορές

Παροχή ηλεκτρικού ρεύματος

Ονομαστική τάση εισαγωγής

85V… 264V εναλλασσόμενο ρεύμα

Δύναμη

2000VA

Ονομαστική συχνότητα

47Hz….65Hz

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας

-5°C… 55 °C

Θερμοκρασία αποθήκευσης

-20°C… 75 °C

Σειρά υγρασίας

5%… 90 %, non-condensing

Βάρος

17.5 κλ

Διαστάσεις

480 (D) ×140 (W)×360 (η) χιλ.

Σύνδεση PC

RJ45,

Πρότυπο

Κανάλια

Αποτελέσματα εναλλασσόμενου ρεύματος

K3063i/K3063Li

10 κανάλια παραγωγής

6*30A/3*40A/4*300V

K3030i/K3030Li

7 κανάλια παραγωγής

3*30A/4*300V

K3066

13 κανάλια παραγωγής

6*20A/3*40A/7*130V

K3063

10 κανάλια παραγωγής

6*20A/3*40A/4*130V

K3040

7 κανάλια παραγωγής

3*40A/4*130V

K3030

7 κανάλια παραγωγής

3*30A/4*130V

Στοιχεία

IEEE (Ρ) αριθ.

Ηλεκτρονόμος συγχρονισμού

Ελάττωμα transplay

Συγχρονισμός ΠΣΤ

Overcurrent ηλεκτρονόμοι

50/76

Αντίστροφοι χρονικό overcurrent ηλεκτρονόμοι

51

Ηλεκτρονόμοι υπόγειου ρεύματος

37

Ηλεκτρονόμοι επίγειων ελαττωμάτων

50

Κατευθυντικοί overcurrent ηλεκτρονόμοι

67

Κατευθυντικοί ηλεκτρονόμοι επίγειων ελαττωμάτων

67N

Overvoltage ηλεκτρονόμοι

59

Ηλεκτρονόμοι Undervoltage

27

Κατευθυντικοί ηλεκτρονόμοι τάσης

91

Κατευθυντικοί ηλεκτρονόμοι δύναμης

32

Ηλεκτρονόμοι παράγοντα δύναμης

55

Διαφορική προστασία (διαφορικά κυκλώματα)

87

Εξοπλισμός προστασίας απόστασης (φάση από τη φάση)

21

Αρνητικοί overcurrent ακολουθίας ηλεκτρονόμοι

46N

Προστασία υπερφόρτωσης μηχανών

51/86

Αυτόματες reclosing συσκευές

79

Ηλεκτρονόμοι θέσης σε λειτουργία

94

Ρυθμίζοντας ηλεκτρονόμοι τάσης

Ηλεκτρονόμοι Overimpedance, Z>

Ηλεκτρονόμοι Underimpedance, Ζ

Ηλεκτρονόμοι χρονικής καθυστέρησης
