Φορητός εξοπλισμός δοκιμής μετρητών

Σχεδιάγραμμα

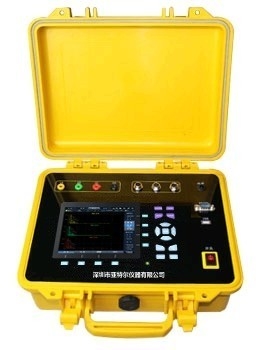

AT8011 είναι κατάλληλο για την εταιρία παροχής ηλεκτρικού ρεύματος, το τμήμα λειτουργίας πλέγματος και βιομηχανικός και τη μεταλλεία

επιχείρηση για να μετρήσει και να αναλύσει την ποιότητα δύναμης.

Λειτουργία Mian

Με τις διάφορες διεπαφές λειτουργίας, AT8011 μπορεί να μετρήσει 3P3W και 3P4W τάση, ρεύμα, συχνότητα, γωνία φάσης, παράγοντας ισχύος, ενεργός ισχύς, αντιδραστική ισχύς, φαινόμενη ισχύς.

Πραγματικό - το χρονικό μέτρο και αναλύει τις αρμονικές, και η 2$ες περιεκτικότητα σε και η διαστρέβλωση αρμονικές ~63rd μπορούν επίσης να μετρηθούν

Επιδείξτε τον πραγματικό - χρονικό κυματοειδές κάθε φάσης

Επίδειξη πραγματική - το χρονικό διανυσματικό διάγραμμα, εύκολο να ελέγξει την καλωδίωση στην περιοχή, μπορεί να προσδιορίσει να συνδέσει με καλώδιο αυτόματα

Μετρήστε τη διάφορη ποιότητα δύναμης phenomenons, καταγράψτε και αναλύστε τα ποιοτικά γεγονότα δύναμης.

Κύρια χαρακτηριστικά γνωρίσματα

5.6 " η ίντσα, dot-matrix LCD 640×480, επιδεικνύει τον υπαινιγμό λειτουργίας και τα μετρημένα στοιχεία

Μπαταρία λι μεγάλης περιεκτικότητας, ο συνεχής χρόνος απασχόλησης περισσότερο από 7 ώρες

Τυποποιημένο IEC 61000-4-30

Πραγματικός - βασικές ηλεκτρικές παράμετροι χρονικών μέτρου και αρχείων, αρμονική, τρεμούλιασμα, τάση/τρέχουσα ανισορροπία

η αναλογία, πρήζεται/βυθίζει, πέρα από την τάση, κάτω από την τάση, τη μέγιστη τάση και ούτω καθεξής

Καθορισμένοι διάφοροι προκαλώντας όροι για να καταγράψει τα κύματα και τα γεγονότα αποτυχίας

Self-protection λειτουργία, ασφαλής και αξιόπιστος

Το βάρος της μηχανής είναι λιγότερο από 5Kg, συμπαγής και ελαφρύς, εύκολο να φέρει

Βαθμολόγηση υποστήριξης από το userself.

Τεχνική προδιαγραφή

Μέτρηση τάσης

Κανάλια: 4 (3 φάσεις + ουδέτερος, AC/DC)

Ονομαστική τάση: Εναλλασσόμενο ρεύμα 50-380Vrms

Max που μετρά τη σειρά: 500Vrms

Φάσμα συχνότητας: 42.5Hz-69Hz

Σύνθετη αντίσταση εισαγωγής: 1.5MΩ/5pF

Ανώτατη κατανάλωση ισχύος: ≤0.035VA/phase (230V)

Ικανότητα υπερφόρτωσης: 1kVAC συνεχώς, 5kV/1s μη συνεχώς

Δύναμη μόνωσης: 2.5kVAC, 50Hz/1min

Τρέχουσα μέτρηση

Κανάλια: 4 (συμπεριλαμβανομένης 1 τρέχουσας εισαγωγής διαρροής καναλιών)

Ρεύμα εισαγωγής: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Ανώτατη κατανάλωση ισχύος: ≤0.01VA/phase

Δύναμη μόνωσης: 2.5kVAC, 50Hz/1min

Σύστημα δειγματοληψίας

Ψήφισμα δειγματοληψίας: κύκλος 4096 digits/10 (50Hz), κύκλος 4096 digits/12 (60Hz), διακόπτης 24 ψηφίων A/D,

όποιοι προσαρμόζονται iec61000-4-30 στην τυποποιημένη κατηγορία Α

Ακρίβεια

Εισόδου-εξόδου

Σήμα που εισάγεται μακρινό: ξηρά επαφή 2 καναλιών (εξετάστε διάφορες ενότητες, προαιρετικές)

Ανθρώπου-υπολογιστή διεπαφή

Οθόνη επίδειξης: οθόνη αφής 5.7inch, ψήφισμα 640×480, 65535 χρώματα

Τρόπος λειτουργίας: οθόνη αφής πληκτρολόγησης/ποντίκι

Η επίδειξη αναζωογονεί:　1s

Βασική αντίδραση: όχι περισσότεροι από 0.5s

Γλώσσα: Κινέζικα/αγγλικά

Αποθήκευση στοιχείων

Μεγάλη χωρητικότητα στοιχείων: 32G

Χρονικός θέτοντας τρόπος (προαιρετικός): Χρονικό σήμα ΠΣΤ

Παροχή βοηθητικού ηλεκτρικού ρεύματος

Μπαταρία: συνεχής απασχομένος σε τουλάχιστον 2 ώρες με την πλήρη δαπάνη, εσωτερική μπαταρία

Τάση εισαγωγής προσαρμοστών εναλλασσόμενου ρεύματος: 85VAC~265VAC, 50/60Hz ή 110VDC-370VDC

Τάση παραγωγής προσαρμοστών εναλλασσόμενου ρεύματος: 15VDC/1.5A

Λιμένας επικοινωνίας

USB: 1 κανάλι, πρότυπα 2.0

Ethernet: 10M/100M

Άλλη παράμετρος

Βάρος: 5kg
