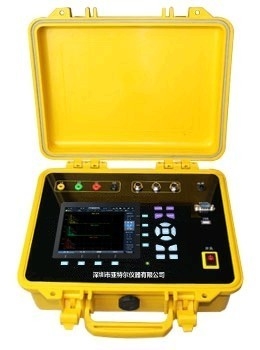

Ενεργός/αντιδραστικός φορητός ελεγκτής μετρητών δύναμης 220V, 2$ο ~ 63ος

Ενεργός/αντιδραστικός φορητός ελεγκτής μετρητών δύναμης 220V, 2$ο ~ 63ος

Σχεδιάγραμμα

AT6012 είναι κατάλληλο για τη διαχείριση επιχείρησης παροχής ηλεκτρικού ρεύματος, την ενεργειακή δοσολογία, την ηλεκτρική ενέργεια και

τμήμα επίβλεψης, τεχνικό τμήμα επίβλεψης, κ.λπ.

Κύρια λειτουργία

Με τις διάφορες διεπαφές λειτουργίας, AT6012 μπορεί να μετρήσει την τάση, ρεύμα, συχνότητα, φάση, ισχύς

παράγοντας, ενεργός δύναμη, αντιδραστική δύναμη, φαινόμενη δύναμη 3P4W και 3P3W

Σε πραγματικό χρόνο μέτρηση και ανάλυση της αρμονικής, μέτρηση του 2nd~63rd αρμονικού εύρους

και η διαστρέβλωση είναι διαθέσιμη

Κυματοειδές πραγματικός-μέτρησης επίδειξης κάθε φάσης

Βαθμολογήστε τον ενεργό ενεργειακό μετρητή ενιαίας φάσης, 3P3W ενεργός ενεργειακός μετρητής, 3P4W ενεργός ενεργειακός μετρητής,

αντιδραστικός ενεργειακός μετρητής ενιαίας φάσης, 3P3W αντιδραστικός ενεργειακός μετρητής, 3P4W αντιδραστικός ενεργειακός μετρητής

Η διανυσματική γραφική παράσταση μπορεί να επιδειχθεί σε πραγματικό - ο χρόνος, εύκολος στη γραμμή αιφνιδιαστικού ελέγχου, και αυτόματος αναγνωρίζει το μετρητή

λειτουργία καλωδίωσης. Μπορέστε να προσδιορίσετε 3P4W την καλωδίωση και 3P3W το σύστημα καλωδίωσης των μονάδων μέσω του μετασχηματιστή ή να κατευθύνετε

η μέτρηση, εκθέτει τα αποτελέσματα και προσφέρει τον παράγοντα ενεργειακών διορθώσεων.

Κύρια χαρακτηριστικά γνωρίσματα:

5.6 μήτρα σημείων ίντσας 640×480 LCD, υπαινιγμός λειτουργίας επιδείξεων και μετρημένα στοιχεία

Μπαταρία λίθιου μεγάλης περιεκτικότητας, συνεχής χρόνος απασχόλησης περισσότερο από 2 ώρες

Πρότυπα iec61000-4-30

Πραγματικό - το χρονικό μέτρο και καταγράφει τις βασικές ηλεκτρικές παραμέτρους, αρμονικές, αναλογία ανισορροπίας

τάση/τρέχουσα, μέγιστη τάση

Κύματα και γεγονότα αποτυχίας καταγραφής μέσω των διάφορων προκαλώντας όρων

Self-protection λειτουργίες, ασφαλής και αξιόπιστος

Το βάρος της κύριας μονάδας είναι λιγότερο από 3Kg, συμπαγής και ελαφρύς, εύκολο να φέρει

Βαθμολόγηση υποστήριξης από το userself.

Τεχνική προδιαγραφή

Μέτρηση τάσης

Άμεσο όριο μέτρησης: 57.7V, 100V, 220V, 380V, 600V

Εκτιμημένη τάση εισαγωγής (3-phase): Εναλλασσόμενο ρεύμα 50-750Vrms

Μέγιστη τάση εισαγωγής: 1000Vrms

Φάσμα συχνότητας: 42.5-69Hz

Ακρίβεια: 0.05%RG

Ικανότητα υπερφόρτωσης: 1kVAC συνεχή, 5kV/1s διακόπτουν

Διηλεκτρική δύναμη: 2.5kVAC, 50Hz/1min

Τρέχουσα μέτρηση εναλλασσόμενου ρεύματος

Άμεσο όριο μέτρησης: 0.2, 1A, 5A, 10A

Σειρά μέτρησης: range× (0-120) %

Ακρίβεια: 0.05%RG

Τρέχων σφιγκτήρας (προαιρετικός): 100A, 200A, 500A, 1000A

Τρέχουσα ακρίβεια μέτρησης σφιγκτηρών: 0.2%RG

Μέτρηση δύναμης

Ενεργός ακρίβεια μέτρησης δύναμης: cosФ≥0.5, <±0.05%RG

Αντιδραστική ακρίβεια μέτρησης δύναμης: sinФ≥0.5, <±0.1%RG

Τρέχουσα ακρίβεια μέτρησης δύναμης σφιγκτηρών ενεργός: cosФ≥0.5, <±0.2%RG

Τρέχουσα ακρίβεια μέτρησης δύναμης σφιγκτηρών αντιδραστική: sinФ≥0.5, <±0.5%RG

Μέτρηση συχνότητας

Σειρά: 40-70Hz

Ακρίβεια: ±0.002Hz

Μέτρηση γωνίας φάσης

Σειρά: 0.00°-359.99°

Ακρίβεια: ±0.05°

Αρμονική μέτρηση

Αρμονική διαταγή: 2$ο ~63rd

Ενεργειακή μέτρηση

Ενεργός ακρίβεια ενεργειακής μέτρησης: cosФ≥0.5, <±0.1%RG

Αντιδραστική ακρίβεια ενεργειακής μέτρησης: sinФ≥0.5, <±0.2%RG

Τρέχουσα ακρίβεια ενεργειακής μέτρησης σφιγκτηρών ενεργός: cosФ≥0.5, <±0.2%RG

Τρέχουσα ακρίβεια ενεργειακής μέτρησης σφιγκτηρών αντιδραστική: sinФ≥0.5, <±0.5%RG

Εισαγωγή ενεργειακού σφυγμού

Σταθερή (r/kWh) σειρά οργάνωσης σφυγμού του βαθμολογημένου μετρητή: 1~9999999999

Η σειρά οργάνωσης βαθμολογεί το σφυγμό: 1~9999999999

Λάβετε τη μέγιστη συχνότητα σφυγμού: 50KHz

Σταθερή σειρά οργάνωσης σφυγμού: 3.6×107

Παραγωγή ενεργειακού σφυγμού

Σταθερή (r/kWh) σειρά οργάνωσης σφυγμού ενεργειακής παραγωγής: 1~9999999999

Μέγιστη συχνότητα παραγωγής σφυγμού: 72KHz

Γενικές παράμετροι:

Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα 220V±10% ή 100V±10%

Κατανάλωση: <15w>

Περιβαλλοντική συνθήκη: -5℃~55℃

Υγρασία: RH≤85%

Μέγεθος: 400mm (L) × 250mm (W) × 150mm (Χ)

Βάρος: 3kg
