50A PC/ασύρματη μέτρηση δύναμης φάσης εναλλασσόμενου ρεύματος 3 για τη στατική ηλεκτρική ενέργεια, EMC

50A PC/ασύρματη μέτρηση δύναμης φάσης εναλλασσόμενου ρεύματος 3 για τη στατική ηλεκτρική ενέργεια, EMC

Σχεδιάγραμμα:

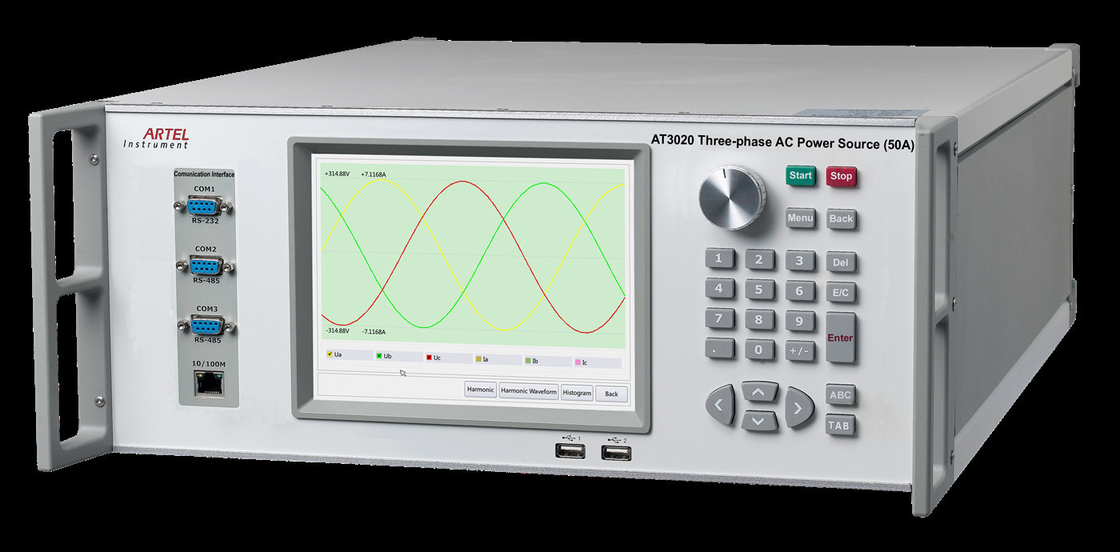

AT3020 είναι κατάλληλο για τα τμήματα μέτρησης ερευνητικού οργάνου, εταιρία πλέγματος δύναμης και

σιδηρόδρομος, εθνικά επίπεδα οργάνων μέτρησης καθόλου, και η δοκιμή, η παραγωγή και η επιθεώρηση του μετρητή

κατασκευαστής.

Κύρια λειτουργία:

Χρησιμοποιημένος για τις διάφορες δοκιμές του αναλογικού και ψηφιακού μετρητή τάσης εναλλασσόμενου ρεύματος και του τρέχοντος μετρητή, ενιαίες/τριφασικές

ενεργός και αντιδραστικός μετρητής ισχύος, μετρητής γωνίας φάσης, ενιαίος/τριφασικός μετρητής παράγοντα ισχύος, συχνότητα

μετρητής, και ενιαίου/τριφασικού ενεργός και αντιδραστικός δύναμης μετρητής σύγχρονος-μετρητών,

2$ες αρμονικές ~63rd παραγωγής

Κύρια χαρακτηριστικά γνωρίσματα:

Το μορφωματικό σχέδιο, ισχυρή αντιπαρεμβατική δυνατότητα, AT3020 μπορεί να χρησιμοποιηθεί για τη δοκιμή παρέμβασης στατικού

ηλεκτρική ενέργεια, EMC και ούτω καθεξής.

Υψηλή σταθερότητα, χαμηλή διαστρέβλωση κυματοειδούς

η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει.

Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT3020 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,

Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος.

Επικοινωνήστε με το δοκιμασμένο μετρητή μέσω RS485

Προσαρμόστε την αυτόματος-βαθμολόγηση και το σύστημα επιθεώρησης των μετρητών

Self-protection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα τη ενημέρωση λογισμικού

Υποστηρίξτε τη βαθμολόγηση από το userself.

Τύπος:

AT3020C 3-phase πηγή ισχύος εναλλασσόμενου ρεύματος (50A), κατηγορία 0.05

AT3020B 3-phase πηγή ισχύος εναλλασσόμενου ρεύματος (50A), κατηγορία 0.1

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: 100V, 220V, 380V, 660V

Σειρά ρύθμισης: (0~120) %RG RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ρυθμίστε το ψήφισμα: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.005%/1min (κατηγορία 0.05), 0.01%/1min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.1% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 25V το /phase (φορτίο αντίστασης)

Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος:

Σειρά: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, ή 10% RG

Σταθερότητα: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.2% (μη χωρητικό φορτίο)

Ανώτατο φορτίο παραγωγής: 50VA (50A σειρά)

Ακρίβεια μέτρησης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min (κατηγορία 0.05), 0.02%/2min (κατηγορία 0.1)

Ενεργός/αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

Παραγωγή φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°

Ψήφισμα: 0.01°

Παραγωγή παράγοντα δύναμης:

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Μέτρηση του ψηφίσματος: 0.0001

Ακρίβεια μέτρησης: 0.0005

Παραγωγή συχνότητας

Ρύθμιση της σειράς: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, ή 0.001Hz

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.001 Hz.

Αρμονική ρύθμιση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό καθορισμένο λάθος: 2$ο ~31st: ≤±0.1%, 32$ο ~63rd: ≤±0.2%

Μέτρηση ενεργειακού λάθους:

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.02A~60A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~60A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.01A~0.02A, PF=1)

Άλλες παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 90-265VAC/DC

Συχνότητα ισχύος: 50Hz~60Hz

Κατανάλωση ισχύος: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, υγρασία: RH≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (L) × 440mm (W) × 176mm (Χ)

Βάρος: 28kg
